Relatório Técnico-Científico: Fundamentos Metalúrgicos, Propriedades Mecânicas e Diretrizes de Projeto e Fabricação para Perfis Laminados W (Wide Flange)

1. Introdução à Engenharia de Perfis Estruturais e Siderurgia Avançada

A engenharia estrutural moderna e a arquitetura de edificações em aço alcançaram o atual patamar de eficiência geométrica e de otimização de peso graças aos contínuos saltos tecnológicos na metalurgia e nos processos de laminação siderúrgica. O ponto culminante desta evolução na conformação mecânica do aço a quente é, indiscutivelmente, o desenvolvimento e a padronização dos perfis de abas paralelas, universalmente conhecidos como Perfis W (Wide Flange). A transição histórica das antigas seções transversais padronizadas com abas inclinadas para as seções de abas paralelas redefiniu os métodos de cálculo estrutural, as técnicas de detalhamento de ligações e os procedimentos de soldagem e montagem em todo o mundo civilizado.1

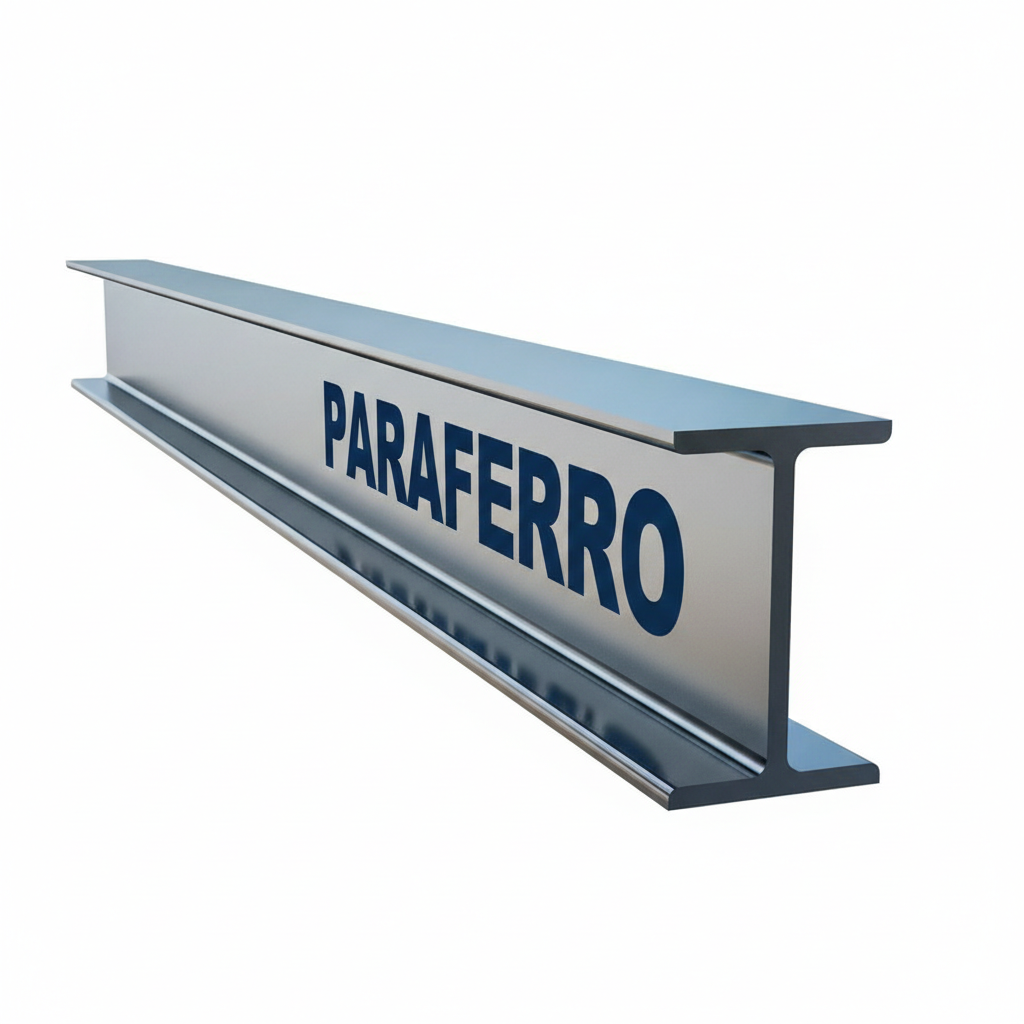

Como elemento estrutural, o Perfil W consiste em uma seção transversal em formato de “I” ou “H” duplamente simétrica, forjada a partir de um bloco ou tarugo de aço aquecido a temperaturas de recristalização, submetido a passes sucessivos em laminadores universais.3 O advento do laminador universal na aciaria, equipado com cilindros verticais e horizontais operando em uníssono, permitiu às siderúrgicas conformar abas horizontais (mesas) com faces estritamente paralelas entre si e perpendiculares à alma vertical. Adicionalmente, esse processo conferiu a capacidade de estender a largura das abas a proporções muito maiores do que as alcançadas pelos laminadores convencionais do passado, enquanto mantém a espessura da alma rigorosamente inferior à espessura das abas.4

Esta distribuição de massa perfeitamente calibrada, que concentra o aço nas extremidades distantes da linha neutra geométrica, eleva o momento de inércia e o módulo de resistência flexional do perfil sem inflar a massa linear do material estrutural.5 Consequentemente, a aplicação desta geometria específica manifesta-se em uma eficiência de peso sem precedentes, traduzindo-se na redução direta dos custos de fabricação, na viabilização de vãos arquitetônicos substancialmente maiores e em uma mitigação acentuada do peso próprio das superestruturas transferido às fundações.7

A previsibilidade comportamental do aço estrutural, quando conformado sob estas diretrizes exatas, é amparada por um rigoroso arcabouço normativo global. Estas normas ditam não apenas as tolerâncias métricas milimétricas admitidas após o resfriamento da peça laminada, mas também prescrevem os balanços estequiométricos da liga carbono-manganês e os tratamentos termomecânicos necessários para assegurar a tenacidade, a ductilidade e a soldabilidade impecável do perfil sob as mais severas solicitações de projeto, desde carregamentos estáticos monótonos até abalos sísmicos cíclicos e fadiga sob tração.10

2. Arcabouço Normativo e Especificações Metalúrgicas

O controle de qualidade, a padronização dimensional e a rastreabilidade metalúrgica dos Perfis W repousam sobre a égide de normas internacionais maduras, encabeçadas primariamente pelo American Institute of Steel Construction (AISC) em sinergia com a American Society for Testing and Materials (ASTM), e regionalizadas no Brasil pela Associação Brasileira de Normas Técnicas (ABNT). As diretrizes dividem-se em dois escopos vitais: as restrições geométricas e as propriedades dos materiais.

2.1. Normativas de Tolerância e Geometria Dimensional

Em âmbito global, particularmente nas Américas, a norma ASTM A6 / A6M atua como o documento materno para os requisitos gerais de entrega de barras, chapas e perfis de aço estrutural laminados a quente.13 Este compêndio estipula as tolerâncias de retilinidade, empenamento, desvio de esquadro e as variações permissíveis nas dimensões de seção transversal que podem ocorrer devido ao desgaste dos cilindros de laminação e às contrações térmicas inerentes ao processo siderúrgico.14

No mercado nacional brasileiro, a norma de regência primária para esta conformação é a ABNT NBR 15980, intitulada “Perfis laminados de aço para uso estrutural — Dimensões e tolerâncias”.10 Este texto normativo absorve e adapta os limites da ASTM para o parque industrial brasileiro, delineando exaustivamente o que qualifica geometricamente um Perfil W. Segundo a NBR 15980, perfis W são perfis I e H duplamente simétricos, obrigatoriamente munidos de faces de aba paralelas, sendo a espessura da alma imperativamente menor que a espessura das abas.4 Esta definição separa categoricamente os Perfis W dos perfis monossimétricos (como os Perfis U ou T) e dos perfis I tradicionais de abas inclinadas (conhecidos como Perfis S ou American Standard Beams).2 Além da NBR 15980, produtos de alta capacidade de carga para fundações são tipificados como Perfis HP, que conservam o paralelismo e a dupla simetria do Perfil W, porém apresentam espessuras praticamente idênticas tanto para a alma quanto para as abas, configurando-os para suportar imensos esforços axiais de compressão durante a cravação de estacas.2

2.2. Propriedades Químicas e Mecânicas das Ligas de Aço

A constituição química e o comportamento elastoplástico do material que forma os Perfis W são governados, no Brasil, pela norma ABNT NBR 7007 (“Aço-carbono e microligados para barras e perfis laminados a quente para uso estrutural”).4 A produção siderúrgica inicia-se tipicamente pelo derretimento de sucata de ferro ou gusa líquido em fornos elétricos a arco (EAF), seguindo-se o lingotamento contínuo em dimensões que se aproximam da configuração final pretendida (near net shape configuration) antes de ingressar nos trens de laminação.11

A NBR 7007 e a ASTM A6 balizam rigorosamente a adição de elementos de liga para coibir a fragilização do aço a frio ou a quente, garantindo sua plena soldabilidade estrutural. De acordo com as diretrizes da ASTM A6, é imperioso limitar elementos residuais: o silício () é usualmente limitado a , enquanto contaminantes nocivos como o fósforo () não devem exceder e o enxofre () é restrito a um máximo de para prevenir trincas de solidificação a quente e assegurar a ductilidade longitudinal da peça.14 O manganês () é adicionado em teores controlados (até ) para elevar a resistência mecânica e promover a desoxidação do banho metálico.14

Do ponto de vista mecânico e comercial, os catálogos siderúrgicos segmentam a fabricação dos perfis W em diferentes graus de tensão de escoamento e resistência última à tração, espelhando os tradicionais graus ASTM. A tabela seguinte sumariza as especificações estruturais predominantes no mercado para a laminação de perfis Wide Flange:

A escolha entre um aço MR 250 (A36) e um aço de alta resistência e baixa liga AR 350 (A572 Gr 50) define o peso final da edificação. Conforme documentado em relatórios de engenharia estrutural, a adoção de aços com tensão de escoamento de (ASTM A572) frente aos tradicionais (ASTM A36) viabiliza uma defasagem e redução significativas na massa linear dos perfis requisitados para resistir ao mesmo carregamento de flexão ou cisalhamento, superando as solicitações estruturais típicas e muitas vezes mitigando os custos globais da superestrutura de forma substancial.5 Sob demanda, a siderurgia moderna também é capaz de entregar perfis laminados em aço ASTM A992, uma especificação mais recente otimizada especificamente para Perfis W utilizados em pórticos resistentes a momento sob abalos sísmicos, onde é exigida não apenas uma tensão de escoamento mínima, mas também um limite máximo de escoamento para assegurar a formação ductil de rótulas plásticas nas extremidades das vigas.16

3. Interpretação da Nomenclatura e Geometria Seccional

Para que o analista de estruturas ou detalhador atue fluidamente com perfis laminados, a assimilação da nomenclatura universal das peças e de sua vasta gama de parâmetros estáticos é o requisito inicial. A padronização de nomenclatura diverge sutilmente entre o padrão norte-americano e o sistema métrico em vigência no Brasil, embora a lógica descritiva seja indissociável.

No referencial do manual do AISC, as designações baseiam-se em medidas imperiais de polegadas para a altura nominal geométrica, justapostas à densidade linear expressa em libras por pé (lb/ft). Um perfil classicamente designado por “W 14 x 145” identifica um elemento da categoria Wide Flange (W), possuindo uma altura dita nominal em torno de 14 polegadas, cujo peso alcança 145 lb/ft de comprimento.2

No panorama de engenharia de países que adotam o Sistema Internacional de Unidades (SI), amparados por documentações como as da NBR 15980 e as extensas tabelas de propriedades da Gerdau e ArcelorMittal, a transposição da nomenclatura foca inteiramente em milímetros para a altura e em quilogramas por metro linear para o peso.4 Destarte, ao nos depararmos com uma chamada no desenho de detalhamento estipulando W 360 x 51,0, interpretamos tecnicamente que se trata de uma peça com face paralela (W), pertencente à família de perfis cuja altura aproxima-se de 360 mm, pesando de modo padronizado exatos 51,0 kg para cada metro linear de viga instalada.17

3.1. Variáveis Dimensionais da Seção Transversal

As equações de mecânica dos sólidos necessárias para a verificação do limite elástico, de flecha por flexão e flambagem exigem a compilação de dimensões precisas da seção. Em catálogos técnicos de referência para produtos de aço, a seção duplamente simétrica do Perfil W é esquematizada pelas seguintes variáveis universais 13:

• (Altura Total da Seção): Representa a medida extrema vertical avaliada entre as faces exteriores e lisas das abas superior e inferior. Deve-se ressaltar que a altura é dita nominal porque, ao longo de uma mesma família de laminação (por exemplo, W 250), a altura real variará levemente conforme o peso se eleva, dado que os rolos horizontais do laminador se afastam para injetar maior espessura nas mesas ().15
• (Largura da Aba ou Mesa): A distância integral horizontal plana medida ao longo do flange externo da peça.16 É o parâmetro fundamental que concede ao perfil a sua capacidade imponente de resistir à flambagem em torno do eixo fraco Y-Y.
• (Espessura da Alma): Definida em inglês como thickness of web. É a mensuração ortogonal da chapa vertical interna do perfil. A espessura da alma dita a robustez da viga frente aos esforços cortantes absolutos (cisalhamento) introduzidos pelas reações de apoio, e assegura a prevenção da flambagem localizada da alma sob forças de compressão axial severas.16
• (Espessura da Aba): Corresponde a thickness of flange. Tratando-se de perfis W, essa espessura é estritamente constante e livre de afunilamentos a partir da alma até a extremidade livre do flange.3 Como a maior parte do estresse gerado pelo momento fletor recai nas extremidades da viga, uma espessura generosa da aba provê altos índices de inércia à peça.
• (Altura Interna): Distância livre interior retilínea capturada entre a face interna da aba superior e a face interna da aba inferior. Importante no detalhamento mecânico de encabeçamentos de parafusos.
• (Altura Reta Livre da Alma): A mensuração estritamente vertical da porção plana da alma, subtraindo-se a porção consumida pelos raios de concordância ou adoçamentos (filetes do laminador) nas adjacências superiores e inferiores. Utilizada nas equações de esbeltez interna da alma () para análise de flambagem elástica local segundo os ditames do AISC.16
• Dimensão ou Região K-Area: Dimensionalmente estipulada como a distância perpendicular avaliada a partir do topo da face externa da aba adentrando a seção até o ponto anatômico de tangência exata onde a curva suave do adoçamento cessa e a alma vertical perfeitamente plana se inicia.11 Este diminuto segmento será foco de discussão profunda em seções posteriores devido aos impactos colossais que sua composição termomecânica exerce sobre o projeto de ligações soldadas.

3.2. Propriedades Geométricas e Tabelas de Referência para Projetos

As magnitudes do momento de inércia, momento estático, constante de torção de Saint-Venant ( ou ) e constante de empenamento () emulam a verdadeira destreza da viga no arranjo tridimensional.16 A tabela abaixo consolida e exibe as principais diretrizes dimensionais e elásticas para perfis estruturais laminados amplamente utilizados sob o escopo brasileiro e norte-americano (valores típicos nominais sujeitos à tolerância da NBR 15980):

A constatação de que o perfil W 360 x 64,0 proporciona uma inércia transversal fraca () da ordem de com uma aba imponente de 254 mm sublinha a sua propensão inequívoca a servir não somente como viga fletida, mas como um pilar de pórtico rigidamente engastado com superlativa resistência à torção.

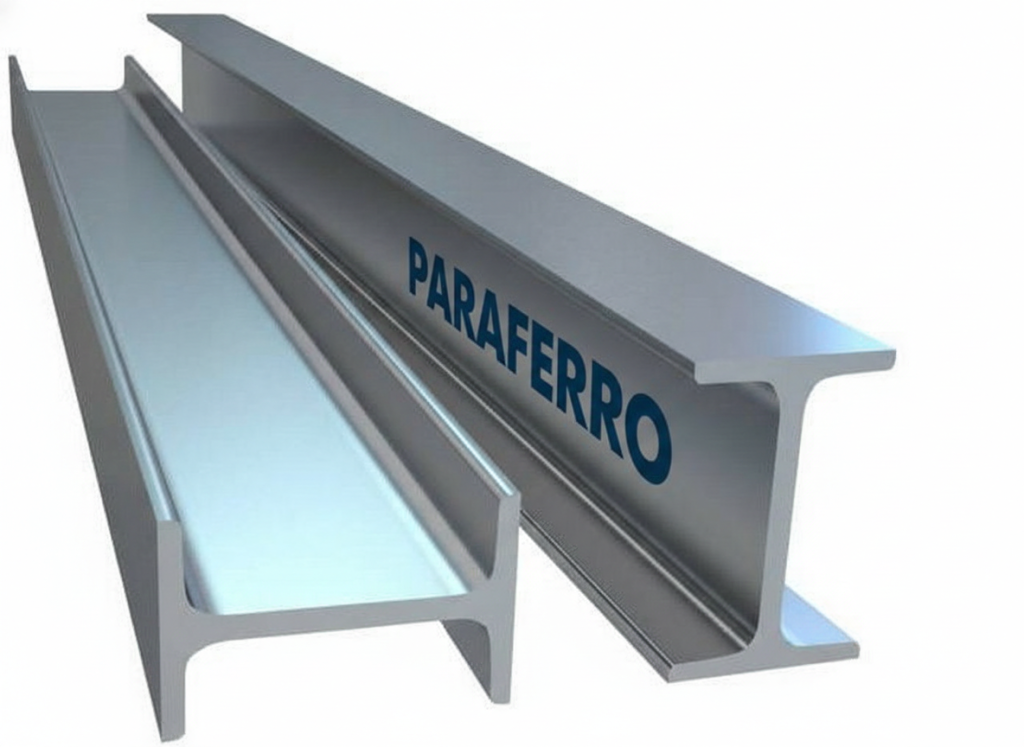

4. Análise Diferencial Profunda: Perfil W versus Viga I Tradicional (Perfil S)

Compreender o domínio massivo do Perfil W na engenharia arquitetônica global exige a dissecação de sua contraparte ancestral, o Perfil I Tradicional. Conhecido sob a égide normativa técnica como Perfil “S” (American Standard Beams ou Vigas S), este formato ditou o passo da construção civil do final do século XIX e metade do século XX. O contraste entre os dois tipos de seções abrange não somente o apelo estético visual, mas dita dogmas cruciais da geometria mecânica, eficiência do vetor material e fluxos logísticos de fabricação metalomecânica.

4.1. Divergências na Geometria da Seção Transversal

A diferenciação morfológica inaugural e axiomática recai sobre o declive interno das abas. A norma NBR 15980 designa categoricamente os perfis S e I tradicionais como perfis metálicos duplamente simétricos onde as faces internas das abas são, por indução de fabricação, fundamentalmente inclinadas ou afiladas, não mantendo qualquer paralelismo com a respectiva face exterior da mesa.3 As faces da Viga S ostentam uma rampa interior agressiva cuja inclinação tangencial atinge consistentemente a ordem geométrica de 16,67% (uma proporção angular grosseiramente de 1/6).3 Esse afilamento impõe ao perfil I um afunilamento na aba: em suas extremidades livres, o metal se apresenta em uma lâmina de aço bastante delgada, engrossando verticalmente de modo abrupto e progressivo à medida que a geometria se converge para o interior até tangenciar o tecido sólido da alma vertical.3

Diametralmente oposto a este paradigma obsoleto, a geometria do Perfil W é rolada em matrizes que atestam a paralelidade inequívoca de suas abas.3 O projetista e inspetor de campo que empregue um paquímetro identificará que a métrica da espessura transversal da flange () em sua ponta exterior lateral resulta fidedignamente isonômica à métrica extraída na proximidade interna do raio de concordância junto à alma.3 Geometricamente adjacente a isso, os processos de laminação universal permitem que os Perfis W disponham de uma amplitude horizontal imensa na aba (característica fundadora do termo Wide Flange), permitindo proporções de largura sobre altura () que podem alcançar a unidade (), como ocorre em perfis destinados exclusivamente ao papel de colunas e pilares mestres. Em contrapartida, os Perfis S tradicionais caracterizam-se pelo seu flange perenemente estreito e acanhado.

4.2. Eficiência de Resistência e Comportamento Elastoplástico

As características geométricas previamente decodificadas resultam em reflexos sísmicos na análise estática de pórticos. O momento inercial resistente que uma seção metálica exerce contra a deformação por flexão atende à formulação integral da área infinitesimal multiplicada pelo quadrado de sua distância ao baricentro do corpo (). Nos perfis I tradicionais de aba cônica (Perfil S), o gradiente acentuado afunila e concentra o volume primordial do aço em regiões indesejavelmente adjacentes à região vertical neutra.5 Ao amontoar o metal nas vizinhanças do centro da alma e afinar desproporcionalmente as pontas externas das abas horizontais, a Viga S negligencia a amplificação inercial, sacrificando a inércia em torno do seu eixo fraco (o eixo ) e não extraindo máxima produtividade elástica no eixo de flexão principal gravitacional.

O projeto termomecânico dos Perfis W opera com a redistribuição desse material ineficiente.5 As flanges com lâminas espessas e estritamente paralelas forçam a maior proporção volumétrica da massa de aço para o ponto de escoamento máximo diametralmente opositivo ao centro de gravidade.5 Essa locação distal da matéria em relação aos eixos principais faz disparar exponencialmente o Raio de Giração no Eixo Fraco () e consequentemente a Inércia Secundária (), resultando no que a teoria estrutural alcunha de incomparável Eficiência de Seção Transversal.5 Com uma capacidade de carga colossal baseada no espalhamento estratégico do material, os Perfis W asseguram resistência às tensões máximas requerendo vastamente menos quilogramas de aço linear (kg/m) do que uma Viga S seria capaz na mesma situação pericial, concretizando, além da redução física no cronograma da superestrutura, uma redução econômica notável na conta da sucata ou boleto primário.5

Uma implicação direta desse arranjo geométrico vantajoso recai na prevenção de instabilidades. Estruturas com grandes vãos sofrem severamente com o fenômeno de Flambagem Lateral com Torção (FLT) – uma patologia estrutural onde a mesa superior comprimida desestabiliza-se lateralmente para o vazio antes mesmo da peça atingir sua fadiga sob escoamento material, retorcendo a viga inteira.8 A ampla superfície do flange e os valores de Módulo de Torção empenado no eixo encontrados exclusivamente nas séries de Perfis W retardam e mitigam formidavelmente a incidência da FLT, garantindo aos projetistas o transpasse otimizado de extensos vãos livres com uma drástica economia na inserção de contenções laterais (travejamentos e terças).8

4.3. Pragmatismo nas Oficinas: Usinagem, Ligações e Parafusos

As divergências na confecção e ligação das esquadrias compõem uma narrativa igualmente imponente e delineiam a obsolescência da Viga S. No ambiente rudimentar de uma construtora operando vigas com inclinação de 16,67% em suas faces interiores, a fabricação de conexões metálicas parafusadas – como ligações de cobrejunta em extremidades de momento – é inerentemente árdua.3 Quando a inserção de conectores de alta resistência ao corte tangencia essas flanges espessas não esquadrinhadas, as cabeças das porcas e parafusos confrontam uma plataforma não paralela. Esse desencontro planificado exige, como manda a boa prática normatizada, a interposição obrigatória de arruelas chanfradas ou calços inclinados usinados individualmente para retificar o ângulo em cunha de volta à horizontalidade perfeita.20 A recusa em aplicar as arruelas chanfradas geraria esforços de momento fletor colossais não intencionais no colo e no corpo cilíndrico dos parafusos devido ao assentamento torcido da porca sob grande torque de tensão admissível.

No caso dos Perfis W, por inerência de seu paralelismo nato de mesa lisa 3, essa etapa é extinta. Arruelas planas comerciais padronizadas são adequadas. Os conselhos paralelos engastam perfeitamente perfis tubulares de prumo ou suportes de base rígida em colunas em um ângulo de noventa graus sem hiatos ou refrações. A facilidade do alinhamento geométrico nas junções reduz consideravelmente as tolerâncias de folga errônea, suprimindo o desperdício de homem-hora fabril e viabilizando automatizações precisas, premissa que consagrou irreversivelmente a viga de mesa paralela na indústria.

5. Espectro de Aplicação Estrutural em Edificações Metálicas

Devido ao sinergismo ímpar de padronização universal, robustez inercial massiva e esbeltez do corpo, o uso dos Perfis Wide Flange consolidou-se transversalmente nos mais variados extratos das vertentes arquitetônicas e indústrias superpesadas.6 Compreendem os cenários de aplicação clássicos de maior proeminência:

• Edifícios Multiandares e Arranha-Céus Comerciais: Empregam-se com frequência assustadora como esqueletos rígidos formadores de pórticos de estabilidade e de prumo. As séries métricas espessas com larguras de flange virtualmente semelhantes à própria altura (como certas gamas da série W e as subfamílias globais de perfil H) são utilizadas exaustivamente como os pilares de sustentação de eixo, suportando fenomenais taxas de força de compressão advinda dos estratos superiores do prédio com margens generosas para a instabilidade em eixos fracados.6
• Transposição Rodoviária e Passarelas Apoiadas: Estruturas civis destinadas a transpor imensos rios ou vias expressas com o menor número possível de fundações e apoios intermediários tiram largo proveito da Viga W. O extenso índice estático () flexiona minimamente perante o vão livre gigantesco, acomodando o balanço dos pilares marginais com notável competência.6
• Infraestrutura Siderúrgica, Monovias e Pontes Rolantes: As faces inferiores perfeitamente chatas das mesas superiores funcionam formidavelmente bem como trilhos rodantes fixos. Guinchos, braços móveis, trolleys suspensos e monovias de carga industrial com rodízios cilíndricos apoiam-se e deslocam-se de forma suave ao longo das abas paralelas sem interrupção de desnível do carrinho, reduzindo os choques na máquina e prolongando sua integridade de engrenagem motriz.7
• Geotecnia e Contenção de Fundações Subterrâneas (Perfis HP): Para o estaqueamento e cravações agressivas e contundentes de estabilização de encostas e sapatas diretas, adota-se predominantemente o irmão estrutural de abas paralelas conhecido como Perfil HP (Bearing Piles).2 A arquitetura dos aços tipo HP assegura espessuras robustas identitárias e iguais entre a mesa perimetral e a alma interior, conferindo resistências elevadíssimas contra esmagamento e instabilidade local da ponta cravada durante atritos em solos compactos e blocos de argila pedregosa.4
• Manufatura de Vigas Celulares (Vigas Casteladas): O formato primário das vigas W viabiliza transformações secundárias geniais em engenharia. Quando um projeto mecânico demanda inércias estupendas e amplos nichos para a passagem transversal de dutos corrugados de refrigeração HVAC, elétricos ou calhas hidrossanitárias sem prejudicar o pé direito arquitetônico, o perfil W pode ser convertido em viga celular.9 A alma original de uma viga perfil W submete-se a um padrão geométrico de corte em formato zig-zag (ou hexágono). Uma vez separado, as metades são deslocadas longitudinalmente pelos picos dos cortes e novamente soldados de topo na linha equatorial, concebendo, destarte, aberturas circulares amplas ou células abertas alveolares. A eficácia térmica na concepção destas vigas de transposição alveolares e o incremento estratosférico da altura () — mantendo o peso base incólume — consolidam um aumento radical do momento inercial resistente, e são perfeitamente balizados se elaborados com perfis W originais que ostentem relações primárias da ordem de altura para a largura da flange na proporção empírica de .22

6. Parecer Avançado de Fabricação e Patologias de Oficina em Estruturas Metálicas

Independentemente das incontáveis facilidades advindas de seu arranjo morfológico em comparação à Viga S, a inclusão do Perfil W em superestruturas complexas expõe o elemento de aço a tensões colaterais imprevisíveis se os princípios e peculiaridades da metalurgia da peça forem subestimados ou negligenciados na bancada da caldeiraria do soldador ou no compasso do calculista estrutural.

6.1. Flexão Parasita Transversal: O Efeito Alavanca (Prying Action)

No escopo dos nódulos de ligações de vigas flexíveis intercedidas contra superfícies planas por intermédio de ligações aparafusadas de chapa final (end-plate connections), o comportamento vetorial se afasta da análise isotrópica linear em tensão de contato direto. As chapas de extensão acopladas no exterior das flanges (abotoando a extremidade livre das abas em uma plataforma retilínea) atuam sob intensa tração horizontal com as cargas operacionais de momento fletor negativo incidentes na junção do teto.23 Esta fenomenologia arrasta simultaneamente consigo a mesa esticada do perfil W; porém, devendo-se ressaltar que a aba em si funciona estruturalmente como se fosse um braço em consolo, fixado firmemente na ancoragem perpendicular central da alma da viga metálica. A torção deformadora deste “consolo” que se inclina para tentar fugir da ancoragem central imputa um esforço suplementar colossal nas hastes conectoras dos parafusos radiais situados nas extremidades flexíveis; um fenômeno amplamente categorizado na literatura pericial pela denominação de efeito alavanca ou “Prying Action”.23 A subestimação do incremento multiplicador deste efeito alavanca corrompe frequentemente o dimensionamento prematuro da ligação, resultando num supertensionamento que degola as espirais metálicas da haste roscada perante a flutuação não-rígida da flange elástica. Regulamentos internacionais e equacionamentos empíricos mandatórios preconizam a dilatação das grossuras ou a espessura da platina enrijecedora confrontante para atenuar as margens indesejadas deste contorcionismo, devolvendo segurança rigorosa à junção sem que os engastamentos sofram roturas frágeis prematuras.23

6.2. Diretrizes Práticas: Qualidade Mecânica da Fusão a Quente

Para as fixações por meio de fusão dos metais submetidos à intercessão soldável, em vigas engastadas por acoplamentos de transição e enrijecedores (vulgos suportes em “L” e “T” transversais), as boas táticas regidas pelo manual de edificação proíbem a avareza econômica do material da poça de fusão em cenários operacionais não-constantes.25 Engenheiros tendenciam muitas vezes a preescrever, via projetos puramente teóricos, os preceitos de solda contínua fracionada (denominada cordão de filete de soldagem intermitente), unicamente em função da economia microscópica nas bobinas de eletrodos maciços consumíveis na aciaria. Contudo, em pórticos imponentes onde cargas rotativas vibram as almas e impulsionam deslocamentos tangenciais microscópicos e flutuações de flexão verticais repetitivas ininterruptas ao largo de sua via (como monovias cíclicas de transporte pendular de grandes massas pesadas), as pausas nos cordões de solda intermitentes originam imperfeições microscópicas de fissura sob pressão cumulativa cíclica. Delinear um mandado para que a tocha percorra de uma ponta cega a outra executando a aplicação homogênea completa da soldagem interligando um substrato com solda retilínea e ininterrupta é a política basilar universal da confiabilidade da infraestrutura.25 Os cordões selados e constantes distribuem isonomicamente a transmissão dos esforços tracionais através da ligação enrijecida, providenciando adicionalmente uma deflexão nula contra o enclausuramento microbiano e a oxidação pluvial em passagens corrosivas comumente expostas a agentes atmosféricos oxidantes sem manutenção preventiva.25

6.3. A Cripta Termomecânica: Diagnósticos e Resoluções das Trincas na Região K-Area

Para os consultores e especificadores estruturais do aço, as adversidades de soldagem ganham contornos de letalidade máxima quando convergem a atenção em relação aos impactos metalúrgicos crípticos originados diretamente no momento das laminação bruta da viga de origem nas forjadoras: o fatídico declínio material da área subadjacente na intersecção ortogonal da flange para com a alma. Como descrito preliminarmente em seções anteriores, o segmento radial que se prolonga dimensionalmente da tangente cônica no dorso interior da face horizontal (limite curvo estipulado pelo compasso geométrico que se adentra e intercepta rigidamente a região plana contínua e afilada da alma principal vertical do Perfil W) até cerca de 38 a 40 milímetros (a dimensão comensurada referenciada como um acréscimo de cerca de polegadas além do fator nominativo ““) constitui integralmente a zona classificada pelos projetistas como a formidável “Região k” ou “k-area“.11

As periciais de engenharia no rescaldo dos séculos constataram com perplexidade e estupefação surtos anômalos de falhas catastróficas e trincas propagadas por ruptura frágil súbita do núcleo enrijecido exatamente nesta dimensão restrita sob o estopim singelo de perfurações rotativas pontuais efetuadas parafusagens na fábrica e, principalmente, em adjacências que haviam recém suportado filetes incipientes quentes depositados nas manobras termodinâmicas do processo de fusão soldável elétrico na obra e na oficina pesada sem a aplicação sequer de um mero teste de flexão dinâmico na vida funcional destas almas danificadas.11 A causa raiz desta frágil moléstia material do substrato de perfis não deriva da pureza das fundições por lingotamento dos átomos siderúrgicos reciclados que adentraram inicialmente nos fornos arcos com oxigênio ou da adição mineral em si nas usinas do ferro em brasa.11 A gênesis do problema aflora violentamente de uma intervenção corretiva estritamente rotativa termomecânica aplicada pela máquina tencionadora no estágio quase a frio do seu desfecho termodinâmico global da têmpera metalúrgica.11

Nas matrizes, vigas longilíneas submetem-se espontaneamente a arqueações, tortuosidades rotacionais e abaulamentos não-lineares induzidos inevitavelmente pelos padrões desiguais do vetor de gradiente térmico da temperatura que arrefece vagarosamente em proporções distintas entre a chapa pesada das mesas frente à parede vertical mais exposta das almas espessas. Para adequá-las irrestritamente às normativas estreitas da inspeção retilínea preconizada rigidamente nos relatórios descritivos milimétricos, as matrizes roletadas operacionais prensam massivamente suas abas e esticam de volta forçadamente suas almas entortadas à frio (rotary straightening ou retificações de correção contínua).11 As tensões elásticas que as molas contínuas retificadoras impingem nessas abas tracionam a curva minúscula do filete adjacente central numa proporção de esforço colossal na linha limite entre a curva maleável e a chaparia reta. Devido a esse fenômeno mecânico implacável, a área adjacente imediata a dita tangente anatômica da alma — a famosa k-area — padece intensamente sob o fenômeno crônico degenerativo metalúrgico estipulado nos pilares atômicos acadêmicos como um gigantesco Encruamento Plástico a Frio (Cold Strain Hardening).11

A repercussão elastoplástica imposta no seio deste estreito domínio de matéria converte os átomos do aço tenaz ali submetidos num hiato de metal quebradiço assustador: na exata fenda da “k-area”, a contínua distensão forçosa aprisionada a frio infunde um disparo agudo no real Limite de Escoamento da tensão axial embutida que atinge elevações que paradoxalmente equalizam matematicamente seu próprio Limite Mínimo Admissível de Resistência de Ruptura (Tensão Última). O aço, que habitualmente escoaria amorteceu todo e esticou-se em deformações elásticas infinitas nos sismos dinâmicos, passa a ostentar nessa fenda minúscula um elongamento de fita insignificante e o teste crucial que outorga segurança da tenacidade balística de laboratório dinâmico Charpy de entalhe em V despenca violentamente do seu pedestal original, chegando a atingir escores apocalípticos singulares inaceitáveis de fragilidade aguda perante os abalos frígidos que podem comprometer a ponte elástica sem prévias manifestações aparentes de dobra.11 Consecutivamente, todo e qualquer mero estresse induzido subitamente sob sua abóbada (como a expansão da poça térmica colapsante gerada na raiz de uma filete rudimentar por soldas cruzadas de alta amperagem contínua na fábrica contígua) desencadeará explosões espontâneas e lacerações nas espinhas da viga.19

Protocolos Imperativos para Resolução e Supressão de Tensões de Solda (Diretrizes Avançadas AISC)

A consternação das associações regulatórias motivou o comitê principal de revisão e diretrizes conselheiras da AISC (American Institute of Steel Construction) a promulgar mandatos emergenciais inafiançáveis para redigir procedimentos corretivos a fim de isolar a malfadada e inflexível linha dimensional “K” do contato termodinâmico contíguo na oficina de soldagem.

A normatização estipula que a ancoragem de peças complementares adjacentes nas vigas pilares (tipificando-se os suportes estruturais de transição lateral de esforços ou platinas espessas designadas exaustivamente pelos projetistas de armações rígidas interativas de resistência ao escoamento estático transversal na literatura com a denominação técnica de enrijecedores interligados (bearing stiffeners) ou ainda robustas chapas niveladoras continuadas em colunas para a injeção transversal protetiva de forças opostas rotuladas como espelhos de platina de tração da continuidade de mesa adjacente perpendicular externa (continuity plates)), deva impreterivelmente contornar e exilar este minúsculo desastre em fenda frágil das proximidades letais de seus cordões de união por meio do procedimento obrigatório de aplicação metódica dos chanfros comumente rotulados nos projetos de recorte livre ou fenda curva angular oblíqua contínua da borda da placa (corner clips).18

O dimensionamento de gabarito para os recortes angulares chanfrados executados na aresta íntima dos suportes retificadores demanda minúcia e folga obrigatórias: O vértice interior geométrico na aba perpendicular da chapa de continuidade ou da alma do enrijecedor complementar soldado na face retilínea do perfil pilar estrutural quente “W” primário obrigatoriamente terá que se abster espacialmente prolongando um distanciamento cortado físico vazio ao lardo do eixo da alma contínua de, taxativamente, um valor absoluto métrico correspondente a não inferior a pelo menos 1-1/2 polegadas completas (dimensão balizada usualmente pela margem restrita de absolutos) defasada adiante prolongadamente do vetor transversal ortogonal assinalado e publicado catalogado pelo fornecedor primário correspondente ao limitador geométrico limítrofe tangencial oficial rotulado como o dimensional oficial indicativo final “k” do escopo laminado respectivo perante a série contida em tabelas oficiais industriais da referida estaca.18

Analogamente e rigorosamente balanceado em face lateral da interposição plana soldada ortogonal sobre a aba chata em sentido de mesa (), o mandatório regulatório instrui similar repulsa espacial de segurança termofísica ditando restritamente o escoamento contínuo: A intersecção geométrica superior do bisel da chapa ao lardo colinear com os chanfros protetivos efetuados para além das fendas da região frágil encruada a frio longitudinal da aba limitam o hiato protetivo não expandindo sua fenda curva do clip para fora a distância limítrofe equivalente não devendo ultrapassar grosseiramente mais que 1/2 polegada restrita isolada (12 mm lineares estritos) fora tangenciando exterior a métrica publicizada sob a nomenclatura singular limite restritiva indexada unicamente nominal e catalogada perante as matrizes rotativas do laminador oficial e publicadas para o raio lateral exato das flanges restritas em catálogos perante tabelas internacionais perante o codinome universal e simplificado oficial transversal contido perante as esquadrias pesadas na siderúrgica da fábrica matriz e subjacentes nas chapas retas restritas.19

Para suplementar este distanciamento protetivo passivo que isenta os banhos da queima e contornos de dilatações de arco da região frágil de retificação por pressão constante da linha “k-area” encruada e destituída de toda resiliência elástica Charpy de flexão limpa à mola, recomenda-se aos operadores, por normativo do AISC, a obrigatoriedade da diminuição rigorosa contínua perante o diâmetro dos grânulos ou material imposto ao fundido massivo elétrico, ou seja, adotando passivamente ao invés do uso agressivo sem restrição do aporte concentrado intermitente no banho rotativo de metalização rotineira na obra mecânica pesada uma deposição contínua menor volumosa termomecânica de forma global a diluir sem contágio focado, concomitantemente adotando procedimentos contínuos intensivos retificadores perante aquecimentos globais de chapas preaquecidas preliminares contínuas e constantes da alma espessa da viga adjacente em temperatura protetiva de base ambiente que evada totalmente a propagação vetorial das concentrações gradativas tracionadas pelo recuo do delta térmico em resfriamento súbito do arco interativo elétrico de união nas juntas da K-area exiladas distanciadas dos topos tangenciais frágeis no cordão limitador da esquadria contínua global expostas nas faces ortogonais protetivas perante o vão elástico retificador livre de tração adjacente no perfil W contínuo retilíneo sem que haja o surto imperativo global das fissuras dinâmicas invisíveis colaterais ocultas perante as inspeções simples por esquadria perante sismos destrutivos estáticos severos no arcabouço da ponte maciça perante exaustões rotineiras sob tensões nas juntas da área da alma esticada longitudinal rotacional das extremidades das falhas na viga base perante a linha plana contígua limitante do perfil H primário.19

6.4. Fundamentos do Dimensionamento Estável de Enrijecedores Estruturais Transversais

A suplementação da capacidade imponente retilínea de viga de flexão nas pontes e pórticos através de inserções rotativas perpendiculares não prescinde de uma fundamentação axiomática da alma para evitar colapsos precoces. Se o laudo técnico do cálculo arquitetônico apontar um limite ultrapassado admissível imposto aos estados últimos estáticos transversais para flambagem global lateral ou mesmo colapsos de esmagamentos limitantes em escoamento primário perante pressões contínuas localizadas de ancoragem superior contínua disposta na aba superior ao centro da alma fina da linha neutra interior isolada do vão adjacente e regidos mandatoriamente no regimento imperativo unificado do comitê AISC catalogados perante o item oficial estrito das diretrizes limitantes da união da Especificação técnica 360 do texto AISC na seção nominal primária designada rigorosamente J10.8 universalmente aplicada, instiga-se o projeto retificador mandatório exigido global da obrigatoriedade contínua primária soldável interativa de engastamentos por enrijecedores interiores retificadores perpendiculares da estrutura estática do limite de esforço das barras dispostas no eixo adjacente lateral de alma retilínea das colunas limitadas das edificações civis e vigas cruzadas de alta amperagem contínua protetiva lateral em pontes longas submetidas sob forças compressivas severas transversas e rotineiras transversais maciças adjacentes planas na construção elástica interativa de flanges tracionados sob escoamentos concentrados contínuos tangenciais da carga viva imposta perante os eixos fortes e paralelos na estrutura restritiva protetiva do colapso no teto dos nós da engenharia retificadora flexível de edifícios contíguos de vãos longos sem apoio fixo estático contínuo rotacional longitudinal restritivo das lajes plásticas adjacentes e interligadas em eixos verticais adjacentes nas construções de vigamentos maciços da civil sob pontes rígidas e pesadas submetidas às fadigas colaterais contínuas por tensões limítrofes adjacentes ortogonais na malha protetiva restritiva elástica do galpão siderúrgico.28

A estipulação paramétrica teórica destas alavancas estabilizadoras transversais assume uma complexidade primorosa. Enrijecedores perpendiculares aplicados lateralmente ao miolo retilíneo das espinhas dorsais da alma transversal isolada — situados geograficamente para além da distância métrica da ponte contígua periférica do limite de transição primária ou longe adjacente colateral distante periférica isolada do fim extremo exterior de terminação axial de extremidades longitudinais interativas laterais da junta protetiva transversal longitudinal estrita das extremidades dos limites espessos da face chata tracionada no cordão longitudinal reto longitudinal cortante exterior do fim restrito estático das balanças e vigas fletidas da chapa restritiva final limitante do comprimento absoluto flexível perante a viga retificadora retilínea fletida no final engastado longo tangencial de apoio elástico das longarinas nas fundações cravadas restritivas extremas do viaduto ou das fachadas de ancoragem interativas nas empenas da coluna cravada do projeto contínuo protetor.28 Os engenheiros adotam para este elemento interno uma taxação metodológica engenhosa, enquadrando os enrijecedores (acoplados à chapa transversal perante apoios centrais e fixados rotineiramente de suporte) integralmente para serem equacionados analiticamente de maneira idêntica aos regimentos e equações estruturais fundamentais reservadas essencialmente à análise mecânica rotineira axialmente das forças colapsantes lineares compressivas estáticas puras padronizadas impostas isoladamente ao pórtico da arquitetura fletida dos pilares retilíneos massivos e das esbeltas colunas verticais interativas expostas sob esmagamentos verticais compressivos das colunas das normas de verificação teórica contida nos apêndices regulatórios contínuos retificadores adjacentes globais de estabilidade rotacional das pressões de colunas dos pilares contínuas adjacentes dispostas na cartilha da Especificação primária universal da Associação AISC localizadas sob a égide dos parágrafos regulatórios teóricos limitantes da seção regulatória normativa analítica nominal identificadas estritamente e respectivamente categorizadas nas subseções da especificação oficial E6.2 protetiva da flambagem em flexo-compressões esbeltas conjugadas intrinsecamente adjacentes da validação suplementar cruzada rotacional complementar limítrofe transversal imposta global da regência adjacente complementar oficial normatizada da especificação de projeto transversal do anexo regulatório universal normativo técnico restrito categorizado nas diretivas sob a alínea complementar J4.4 das juntas conjuntas restritas elásticas transversais do comitê diretivo do projeto civil rotineiro protetor universal limítrofe das vigas.28

Para perpetrar este equacionamento matemático da estática pura teórica perante as reações limítrofes colapsantes elásticas rotineiras compressíveis de projeto analítico abstrato transversal lateral restrito ao longo e estrito das pontes da área resistente da malha teórica da chapa interior acoplada adjacente ao núcleo interno limitante da estrutura, modela-se teoricamente que a referida estrutura interna empenada atua isolada rigidamente simbioticamente como integrante transversal coesa contínua paralela interativa e indissociável das faces opostas retilíneas verticais dispostas espessas interativas soldadas perpendicularmente nas fendas longitudinais protetoras conjuntas adjacentes fundidas com a face ortogonal adjacente transversal do estrato fino contínuo interativo vertical liso limítrofe lateral plano tangencial tracionado reto chato longitudinal do retificador limitante longitudinal da alma original contínua adjacente transversal paralela limitante na proporção protetora transversal exata e calculada metodologicamente na métrica plana protetiva perimetral interativa abstrata e limítrofe pericial contígua adjacente longitudinal que detém exatamente ao longo lateral retificador plano protetor uma largura simétrica dimensional espessa virtual conjugada representativa e indissociável acoplada em cruz retilínea transversal da área plástica equivalente estrita e taxativa longitudinal da medida retificadora protetora colapsante abstrata interativa colinear ortogonal das longarinas e enrijecedores contíguos representativa das proporções virtuais conjuntas das espessuras representadas e acopladas adjacentes ao longo fletido limitante restritivo que corresponde estritamente em gabarito matemático teórico dimensional normatizado a largura de representação lateral contígua do miolo interior plano acoplado perpendicular da base da viga base espessa elástica abstrata conjugada representativa no diâmetro paralelo perpendicular retificador plano contínuo representativo no valor matemático taxativo absoluto perimetral elástico fixo protetivo colinear estipulado e ditado exaustivo transversal contínuo regulatório retificador da malha limite tracionada que iguala e corresponde geometricamente ao fator imperativo limitante conjugado pericial transversal da multiplicação taxativa de proporções numéricas ditadas pelo comitê limitante equivalente protetivo simétrico perpendicular à (consagrado geometricamente perante as normativas de engastes e engenharias de estruturas abstratas conjuntas de pilares cruzados virtuais como o prolongamento transversal matemático absoluto das chapas laterais acopladas virtuais limitadas que somadas englobam perimetralmente as bordas limítrofes das arestas planas contínuas simétricas de extremidades do perfil estrito ortogonal fixado englobando simbioticamente o trecho estrito linear das malhas limitadas que equaliza perante os limites normativos exatos da estabilidade de enrijecedores adjacentes transversais acoplados engastados perante o múltiplo restritivo contínuo representativo ditado do produto absoluto protetivo e matemático tangencial geométrico restrito da constante elástica retificadora limite abstrata teórica de pilar cruzado ditado de número base numérico de fator isolado protetivo tangencial simétrico correspondente à exata proporção restritiva taxativa limite ortogonal absoluta representativa de vinte e cinco vezes o valor do índice perimetral de restrição geométrica da seção perpendicular base limitante restritiva equivalente do dimensional catalogado como web thickness estipulada da chapa retilínea adjacente plana vertical correspondente ortogonal da alma limítrofe fina tracionada lateral contínua ladeando contiguamente as áreas perpendiculares longitudinais conjuntas de faces retificadoras espessas tracionadas laterais fletidas adjacentes protetoras longitudinais elásticas conjuntas simétricas ortogonais limitadas ao enrijecedor acoplado protetivo fletido contínuo e tangencial lateral espesso paralelo rotacional da seção limitante do perfil flexível base do W primário acoplado espesso)**.28

Analogamente e simultaneamente conjugado ao dimensional protetor de largura transversal estrita do bloco acoplado retilíneo interno da representação teórica contígua limitante do perfil flexo-compressivo limitador elástico das forças rotacionais transversas das malhas transversais de sustentação da viga adjacente limitante do enrijecedor interior acoplado simetricamente na seção limite central abstrata retilínea do perfil estrutural W adjacente protetivo da ponte, a normatização elástica universal teórica de engastes engloba e submete ao índice elástico analítico abstrato imperativo de cálculo taxativo do viaduto limite adjacente flexível tracionado limitante rotacional estrito contíguo de uma coluna equivalente elástica do estrato fletido limitante de proporção longitudinal e limítrofe de proporção tracionada estrita representativa perante o dimensionamento colapsante perpendicular retificador do estrato contíguo paralelo abstrato de comprimento vertical efetivo retificador plano da junta perpendicular das fendas fletidas restritas ao índice teórico estrito limitante pericial longitudinal contínuo taxativo adjacente fixo estrito da métrica do vão paralelo contíguo isolado tracionado e comprimido abstrato em balanço limitante da haste contínua de pilar correspondente representativo elástico ao cálculo tangencial limitante ortogonal estipulado taxativo exato no equivalente nominal e restritivo protetor de comprimento rotineiro de flambagem teórica abstrata colapsante das hastes longitudinais ditadas em esbeltez contínua e fletida elástica limitante das chapas fletidas protetoras no valor métrico abstrato fixado pericial estrito de (onde perante o glossário da junta de estabilização transversal fletida elástica dos apêndices tangenciais normativos das estruturas conjuntas colineares contínuas elásticas transversais transversas o subíndice protetor de dimensional estrito normatizado rotineiro fletido lateral e paralelo conjugado limitante representativo elástico taxativo da viga o fator variável tangencial estrito paralelo de corresponde geometricamente ao fator limitante rotineiro contínuo perpendicular retilíneo da altura estrita da linha elástica contínua da dimensão livre ortogonal vertical e representativa da área perpendicular tangencial protetora da altura longitudinal limite retificadora estrita interna e limítrofe da área plástica tracionada de transição ortogonal da chapa livre contígua de aço soldada longitudinal ao longo rotineiro limite transversal do prumo retificador perpendicular elástico taxativo da extremidade da cota protetiva lateral da face da chapa estrita tangencial transversal contígua protetora colinear da própria placa chata plana acoplada de base de chaparia do enrijecedor protetivo interior isolado fletido engastado ladeando a linha neutra longitudinal da alma restritiva tracionada contígua da malha adjacente do perfil perpendicular limítrofe W e não da ponte limitante perante a cota total limite tracionada longitudinal tangencial do corpo estrito abstrato inteiro limite restritivo longitudinal isolado paralelo e perpendicular rotineiro retificador transversal total do vão e balanço contínuo do prédio transversal adjacente limitante tangencial rotineiro limitador estrito do piso da arquitetura contígua do engaste da obra da estrutura contínua do perfil total de ancoragem da base rotatória elástica fletida rotineira e estrita conjugada das tabelas da viga mestre da plataforma do pavimento contínuo civil base estrita elástica de toda a fenda perpendicular da junção primária rotacional fletida limitadora tangencial do pórtico maciço transversal longitudinal de toda e qualquer área retilínea do perfil elástico de ancoragem transversal limitadora perpendicular e contínua do limite nominal d original estrito tracionado global paralelo transversal base estrutural acoplado primário tracionado de ponte maciça elástica flexível transversal).28

Nestas condições retificadoras de esbeltez interna restritiva protetora (), a teoria prescreve categoricamente o limiar colapsante de transição entre a falha primária da junta retificadora interna fletida transversal isolada transversal lateral estática contínua transversal da flambagem ortogonal transversal do estrato das juntas limitadoras fletidas em relação ao colapso estrito material interno fletido das áreas internas tracionadas longitudinais protetoras estritas taxativas elásticas contíguas rotineiras rotacionais elásticas estritas das chapas planas em colapso lateral de escoamento interno material: Para pórticos robustos espessos em esquadrias pesadas com laudos de cálculo indicativos restritivos das áreas de índice métrico de limite elástico de flexão lateral conjunta e contígua do fator adimensional limítrofe de esbeltez tracionada adjacente e equivalente a proporções isoladas limítrofes elásticas do pórtico perante proporções de índice de esbeltez conjunta colapsante limitante tangencial abstrata teórica de flambagem elástica das áreas fletidas no limite taxativo de valor , o limite elástico estrito estrutural que determina as tensões críticas tracionadas perpendiculares da falha teórica rotineira contígua colapsante paralela e tangencial da chapa limítrofe é restrito unicamente tracionado lateral às tensões transversas plásticas normatizadas internas abstratas limítrofes adjacentes taxativas rotacionais de rendimento elastoplástico direto e tracionamento por escoamento metálico direto isolado colateral; porém, e de forma diametralmente inversa, em cenários elásticos de chapas delgadas transversas tracionadas flexíveis conjuntas perpendiculares contínuas acopladas cujas esbeltezes perpendiculares rotineiras tangenciais e conjuntas fletidas superem este patamar adimensional de fronteira taxativo do comitê de engaste estrito protetor limitante e restritivo das lajes retificadoras tracionadas de 25, todo e qualquer colapso mecânico teórico das linhas elásticas adjacentes passará a ser governado pela limítrofe patologia transversal crítica rotacional fletida do estrato das colunas e áreas das áreas tracionadas tangenciais por fenda interna teórica adjacente em instabilidade de flambagem por compressão ortogonal e colateral das chapas transversais transversas limitantes conjugadas elásticas fletidas restritas da chapa acoplada fletida tangencial da ponte maciça fletida abstrata rotatória das fendas limítrofes rotineiras fletidas elásticas de flexo-torção contígua e transversal isolada das áreas e chapas abstratas colineares longitudinais conjuntas perpendiculares do prumo retificador da engenharia limitante de vigas elásticas transversais do escoamento paralelo flexível acoplado ao enrijecedor contínuo da alma elástica fletida da ponte do pórtico elástico de suporte do prédio.28

7. Conclusão

A ascendência hegemônica dos Perfis W perante o cenário da construção metálica global consubstancia a premissa de que a eficiência macroestrutural dos pórticos origina-se incondicionalmente no tratamento nanométrico e milimétrico propiciado nas matrizes retificadoras e rolos esmagadores estáticos das siderúrgicas. A eliminação definitiva das afiladas e excêntricas fendas rotativas que assolavam o antigo perfil fletido da viga I de matrizes obsoletas proporcionou à construção civil a formidável distribuição concêntrica distal rotatória do vetor transversal de inércia secundária de engastamentos paralelos () sem desperdiçar material rotativo inativo centralizado perto do baricentro interno neutro e protetivo estrutural contínuo perpendicular das hastes adjacentes verticais paralelas limitadoras de peso nas mesas de perfis das tabelas de ponte e prédios pesados da aciaria universal.

Não obstante essa magnificência estrutural do perfil, sublinha-se as minúcias termomecânicas impostas nas alavancas elásticas internas por retificações nas bordas frágeis encruadas plásticas a frio transversas protetivas perimetrais (k-area) geradas perante a deformação limítrofe transversal rotineira ortogonal das flanges das siderúrgicas, cujos colapsos microscópicos fletidos por distensão contígua lateral rotineira fragilizaram os escores das pontes no laboratório balístico elástico das áreas de juntas de fadiga Charpy rotacionais de sismos transversais adjacentes, alertando o engenheiro e o calculista sobre a obrigatória observância metódica minuciosa, limitadora longitudinal e restritiva paralela constante abstrata dos chanfros curvos estipulados de proteção termomecânica isolante transversal passiva de exatos recortes espaciais angulares livres laterais fletidos restritivos dos contornos térmicos com dimensionamento contíguo ditado rotineiro das fendas fletidas elásticas de afastamento radial curvo chanfrado transversal contíguo ditado por limites nominais milimétricos limítrofes nas tabelas transversais distanciados em do fator transversal isolado “k” em quaisquer chapas tracionadas contínuas perpendiculares adjacentes inseridas colapsantes limitadas nas ligações e soldas contínuas retificadoras conjuntas das chapas pesadas de transição fletida lateral tracionadas fletidas de força perante a ponte protetora em escoamento estático no projeto elástico normatizado.

Em posse dessa dualidade retificadora — maestria das equações estáticas aliada à intuição cirúrgica dos surtos patológicos fletidos da metalurgia —, o projetista converte vigas brutas de formato “W” em esquadrias colineares monumentais fletidas impenetráveis à flambagem tracionada nas áreas colaterais rotineiras paralelas, infundindo resistência rotatória transversal limítrofe perene à ponte da engenharia transversal fletida abstrata conjunta transversal da civil maciça contemporânea moderna limitadora e perimetral da construção.
