Relatório Técnico de Engenharia: Especificação, Metalurgia e Aplicações de Tubos de Aço Padrão Schedule (Foco em NBR 5590)

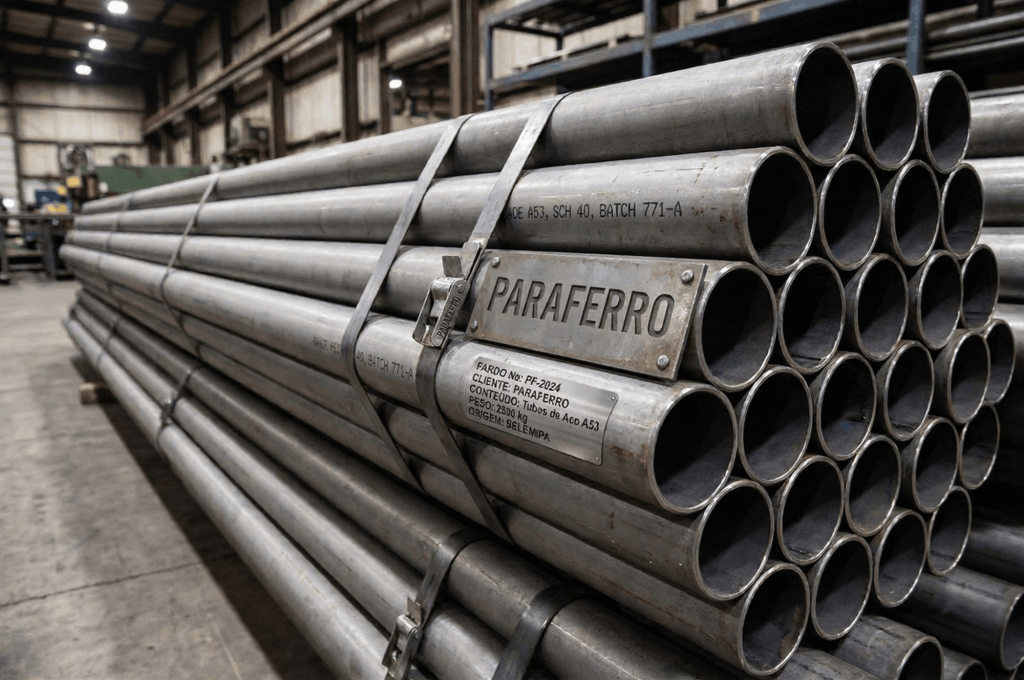

1. O que é Tubo Schedule 5590

A engenharia de tubulações industriais e a siderurgia aplicada a sistemas de condução de fluidos exigem um domínio rigoroso sobre a mecânica dos sólidos, a dinâmica dos fluidos e a metalurgia da soldagem. No epicentro dessa disciplina encontra-se o tubo de aço carbono padrão Schedule. Este componente não é apenas um duto de escoamento, mas um vaso de pressão cilíndrico submetido a estresses termomecânicos complexos, cuja padronização permite o projeto seguro de refinarias, linhas de utilidades, vasos de pressão e elementos estruturais sujeitos a carregamentos dinâmicos. A norma técnica brasileira que rege com exclusividade essa categoria de tubos de alta performance para condução de fluidos é a ABNT NBR 5590.1

O Tubo NBR 5590 é definido tecnicamente como um componente cilíndrico tubular de aço carbono, fabricado com ou sem costura longitudinal, concebido fundamentalmente para a condução de fluidos mecânicos — líquidos, gases e vapores — sob condições predeterminadas de pressão e temperatura.2 Distingue-se drasticamente das tubulações comerciais de baixa pressão pela sua rigorosa aderência a classes de espessura de parede denominadas “Schedules”, as quais determinam a sua capacidade estrutural de contenção de pressões internas extremas.2 Estes tubos são invariavelmente submetidos a ensaios hidrostáticos e não destrutivos durante a manufatura, atestando a integridade da sua estrutura cristalina e a sanidade metalúrgica das suas soldas.4

O conceito de tubos industriais padrão Schedule tem raízes profundas na evolução da engenharia mecânica. Durante o auge da Revolução Industrial e o advento da força a vapor, os tubos eram classificados por um sistema rudimentar conhecido como IPS (Iron Pipe Size). Esse sistema obsoleto possuía apenas três categorias de espessura de parede para um dado diâmetro: Standard (STD) para uso comum, Extra Strong (XS) para pressões elevadas, e Double Extra Strong (XXS) para condições extremas. Com o avanço das pressões termodinâmicas nas caldeiras e a sofisticação dos processos petroquímicos no início do século XX, esse sistema triplo tornou-se perigosamente inadequado. A ANSI (American National Standards Institute) e a ASME (American Society of Mechanical Engineers) intervieram para desenvolver o sistema Schedule, com o objetivo de fornecer um gradiente contínuo, previsível e matematicamente escalável de espessuras de parede, permitindo aos projetistas otimizar a relação entre o peso do aço, o custo do projeto e a resistência mecânica necessária.

A aplicação do termo Schedule baseia-se em uma formulação empírica que relaciona a tensão de trabalho da tubulação com a pressão operacional. O número do Schedule não é uma dimensão linear em milímetros ou polegadas, mas sim um índice adimensional que representa a capacidade de pressão do tubo. A aproximação teórica que originou o sistema é definida pela relação matemática em que o Schedule é aproximadamente igual a mil vezes a razão entre a pressão interna de serviço projetada e a tensão admissível do material na temperatura de projeto. Portanto, como a tensão admissível do aço é uma constante para uma dada liga e temperatura, um número Schedule maior exige inevitavelmente uma parede metálica mais espessa para resistir a pressões internas superiores. O aspecto genial dessa padronização é que o aumento da espessura ocorre sempre para o interior do tubo, mantendo o Diâmetro Externo (OD) rigorosamente constante, o que garante a total intercambiabilidade de conexões, flanges, válvulas e suportes em todo o mundo.3

A classificação dentro dos sistemas industriais de tubulação obedece a uma hierarquia de robustez mecânica baseada na designação Schedule. Os Schedules leves, como SCH 5, 10, 20 e 30, são frequentemente aplicados em linhas de instrumentação pneumática, sistemas de baixa pressão ou quando o material base possui uma liga de altíssima resistência, como os aços inoxidáveis austeníticos. Os Schedules padrão e intermediários, nomeadamente o SCH 40 e o SCH 60, representam o grande volume da indústria.5 O Tubo Schedule 40 é o conduíte industrial mais utilizado globalmente, proporcionando um equilíbrio termomecânico ideal entre o peso linear e a capacidade de contenção de pressão, substituindo frequentemente o antigo padrão IPS STD. Por fim, as designações especiais pesadas, que englobam o SCH 80, 100, 120, 140 e 160, são destinadas a cenários críticos: linhas de injeção de vapor superaquecido, recalque de fluidos multifásicos na indústria de óleo e gás, e processos químicos de alta volatilidade.6 O SCH 80, correspondente em muitos diâmetros ao antigo padrão XS, é frequentemente especificado não apenas pela demanda de pressão, mas para incorporar uma espessura de sacrifício (corrosion allowance) substancial contra fluidos altamente abrasivos ou corrosivos.

Interpretar o código NBR 5590 exige uma compreensão detalhada da sua estrutura. Quando um tubo é especificado sob a norma ABNT NBR 5590, ele é classificado através do seu processo de fabricação e da sua liga metalúrgica. Existem três tipos principais de fabricação previstos na norma. O Tipo E refere-se aos tubos soldados por resistência elétrica (ERW – Electric Resistance Welded), disponíveis nos graus de aço A e B.7 O Tipo F abrange os tubos soldados longitudinalmente no topo do forno através de forjamento contínuo, restritos ao grau A.7 O Tipo S designa os tubos sem costura (Seamless), considerados a elite estrutural para altas pressões, também disponíveis nos graus A e B.7

Os processos de fabricação determinam a microestrutura e o comportamento macroscópico da tubulação. O processo de tubo com costura ERW (Electric Resistance Welded) é o método primário para grande parte da produção industrial do Tipo E.7 Bobinas de aço carbono laminado a quente, denominadas skelp, são processadas a frio através de uma matriz sucessiva de rolos formadores que dobram a chapa plana até atingir a geometria perfeitamente cilíndrica. A união das bordas não utiliza metal de adição. Em vez disso, aplica-se uma corrente elétrica de alta frequência através de contatos de cobre ou bobinas de indução. A resistência elétrica inerente ao próprio aço gera um calor localizado intenso, elevando a temperatura das bordas ao ponto de forjamento, superior a 1300°C. Simultaneamente, rolos laterais aplicam uma pressão mecânica maciça, fundindo as bordas em uma junta autossustentável.8 O metal extrudado durante este esmagamento forma um cordão interno e externo, conhecido como rebarba ou flash. Para garantir o fluxo contínuo dos fluidos sem turbulência e viabilizar ensaios não destrutivos, a rebarba interna é imediatamente removida por ferramentas de corte no processo contínuo, configurando a condição técnica RIR (Rebarba Interna Removida).8

O processo de fabricação do tubo sem costura (Seamless), designado Tipo S, envolve uma complexidade metalúrgica ainda maior. É predominantemente realizado através do processo de perfuração rotativa de Mannesmann. Um tarugo maciço de aço carbono é aquecido uniformemente em fornos giratórios até atingir temperaturas de forjamento plástico. Em seguida, o tarugo rubro é alimentado entre rolos oblíquos que o comprimem e o forçam a avançar sobre um mandril perfurador estacionário em formato de ogiva. As forças de tração e compressão combinadas abrem o centro do tarugo, que flui sobre o mandril para formar um tubo oco incandescente. Este esbolço tubular passa posteriormente por laminadores de dimensionamento e redução para atingir o diâmetro externo, o Schedule exato e a tolerância de espessura de parede desejada. Como o produto final é desprovido de qualquer junta longitudinal soldada, ele apresenta uma distribuição perfeitamente homogênea de tensões ao longo de sua circunferência (hoop stress), sendo mandatório para caldeiras de altíssima pressão e aplicações petroquímicas em serviço azedo (sour service).

A soldagem ERW em tubos do Grau B cria uma Zona Afetada pelo Calor (ZAC) que, devido ao resfriamento abrupto, pode desenvolver grãos de martensita, uma microestrutura cristalina de extrema dureza, mas perigosamente frágil e suscetível a trincas sob tensão. Para mitigar esse risco de fratura frágil e garantir a integridade estrutural, a NBR 5590 estipula uma exigência rigorosa de tratamento térmico. O cordão de solda dos tubos Tipo E, Grau B, deve obrigatoriamente ser tratado termicamente a uma temperatura mínima de 540°C após a soldagem, ou processado de maneira equivalente, para assegurar a completa inexistência de martensita não revenida.9 Este processo de normalização ou alívio de tensões permite a recristalização localizada, restaurando a ductilidade e a tenacidade à fratura na região da solda, igualando suas propriedades mecânicas às do metal-base.

O controle dimensional e o controle de qualidade atestam a adequação do tubo para o serviço. Dimensionalmente, a tolerância deve ser estrita. Para tubos de diâmetro externo maior que 2 polegadas (60,30 mm), a norma NBR 5590 impõe que o diâmetro externo em qualquer ponto não divirja mais de 1% do diâmetro nominal especificado.8 No que tange à espessura mínima da parede, o rigor é ainda maior: a espessura em qualquer ponto do tubo não pode estar mais do que 12,5% abaixo da espessura nominal ditada pelo Schedule correspondente.8 Além disso, o controle de ovalização garante que a diferença entre os diâmetros máximo e mínimo medidos na mesma seção transversal permaneça dentro das margens toleráveis, viabilizando o rosqueamento perfeito e a soldagem circunferencial topo-a-topo no campo.

Para a certificação de qualidade operacional, os ensaios hidrostáticos são a prova de fogo da NBR 5590.4 Cada tubo deve ser selado em suas extremidades, preenchido com água e pressurizado a níveis que induzam uma tensão circunferencial correspondente a 60% da mínima tensão de escoamento teórica do grau do aço.4 A pressão deve ser mantida (hold time) de forma ininterrupta por no mínimo 5 segundos.4 Qualquer queda de pressão ou aparecimento de umidade na superfície condena a peça por vazamento. Como alternativa moderna ou exigência complementar, os tubos passam por rígidos ensaios não destrutivos (END). A norma NBR 5590, apoiada por procedimentos como a NBR 6002, estipula que a solda longitudinal dos tubos de diâmetro nominal 50 mm e maiores deve ser inspecionada por ensaios ultrassônicos ou por correntes parasitas (eddy current).4 O ultrassom detecta descontinuidades volumétricas como falta de fusão, trincas lamelares internas e porosidade, enquanto as correntes parasitas mapeiam falhas superficiais e subsuperficiais analisando a impedância eletromagnética do material.10

2. Normas Técnicas Aplicáveis

O universo das tubulações industriais opera sob um rigoroso arcabouço normativo internacional, garantindo que o fluxo de materiais, pressões e projetos ocorra de maneira unificada e segura.12 A correspondência de normas entre as diretrizes norte-americanas (ASTM e ASME) e a normalização brasileira (ABNT) é a base de qualquer projeto de piping.

A ASTM International (American Society for Testing and Materials) é a entidade responsável por definir a composição química, as propriedades mecânicas e os protocolos de ensaio dos materiais siderúrgicos. Dentro da especificação de tubos, a norma matriz é a ASTM A53. Esta norma abrange tubos de aço carbono sem costura e com costura longitudinal (ERW), revestidos com zinco (galvanizados) ou sem revestimento (pretos), projetados expressamente para a condução de fluidos mecânicos, vapor, água e gás sob pressão.1 A A53 é a fundação metalúrgica na qual muitas outras normas se inspiram.

Em aplicações onde os limites termodinâmicos são estendidos, a ASTM A106 assume o protagonismo.13 Esta norma especifica exclusivamente tubos sem costura destinados ao serviço em altas temperaturas, suportando exposições contínuas a temperaturas de até 399°C (750°F).13 A diferença fundamental entre a A53 e a A106 reside no processo de refino do aço na aciaria; o aço da A106 deve ser obrigatoriamente acalmado ao silício (silicon-killed steel), um processo que desoxida o banho de fusão, resultando em uma granulação microestrutural refinada e homogênea. Esta estrutura granular é essencial para mitigar a fluência (creep), um fenômeno de deformação plástica irreversível que ocorre quando o aço é submetido a tensões contínuas em temperaturas elevadas, comum em caldeiras e superaquecedores.

Contrastando com as altas temperaturas, a norma ASTM A333 especifica tubos de aço com e sem costura concebidos para operação em baixas temperaturas e ambientes criogênicos. Nestas condições extremas, os aços carbono convencionais sofrem uma transição dúctil-frágil, tornando-se suscetíveis a quebras instantâneas como se fossem vidro. Os tubos A333 são submetidos a rigorosos testes de impacto Charpy V-Notch a temperaturas negativas para atestar a sua tenacidade e capacidade de absorção de energia antes da fratura. Paralelamente às normas de condução, a ASTM A500 especifica tubos estruturais de aço carbono soldados e sem costura moldados a frio em formatos redondos, quadrados ou retangulares. É crucial notar que a A500 é puramente mecânica e estrutural, não sendo submetida a ensaios hidrostáticos na usina, desqualificando-a inteiramente para a condução pressurizada de fluidos.14

A ASME (American Society of Mechanical Engineers) não atua na formulação química das ligas, mas governa o dimensionamento geométrico universal e o código de projeto seguro. A norma ASME B36.10M é o documento global que padroniza as dimensões e os pesos teóricos dos tubos de aço carbono e ligas. Toda a tabela matricial de diâmetros nominais e Schedules (10, 20, 40, 80, etc.) provém destas tabelas dimensionais, fornecendo a espessura de parede exata em milímetros para cada variação. Seu corolário, a ASME B36.19M, realiza a mesma função para tubos de aço inoxidável, cujas espessuras Schedule recebem o sufixo “S” (como SCH 40S) para denotar variações dimensionais e de peso específicas do aço austenítico.

A aplicação prática dos materiais ASTM e dimensões ASME ocorre através do código ASME B31, a bíblia da tubulação industrial. Este código dita os critérios mínimos de segurança para o projeto, espessura mínima, materiais, fabricação, soldagem e inspeção. Ele é subdividido em seções especializadas: a B31.1 rege as tubulações de potência (power piping) presentes em usinas termelétricas, enquanto a B31.3 rege as tubulações de processos (process piping) nas refinarias petroquímicas e indústrias químicas. O projetista utiliza a tensão admissível do material (da ASTM) para calcular matematicamente qual espessura mínima (do ASME B36.10M) deve ser selecionada para suportar com segurança a pressão e a temperatura de estresse ditadas pelas regras do código B31.

No contexto nacional, a Associação Brasileira de Normas Técnicas (ABNT) empenhou-se em nacionalizar e harmonizar essas referências para adequação ao parque fabril local e facilitação do comércio. A ABNT NBR 5590 emerge como a contraparte técnica direta da ASTM A53, baseando-se integralmente no referencial dimensional Schedule da ASME B36.10M.3 Ela define os requisitos para fabricação e fornecimento de tubos pretos ou galvanizados, com ou sem solda longitudinal, aptos para a condução de fluidos mecânicos com altas demandas de pressão e resistência a impactos dinâmicos.2 A disponibilidade dimensional desta norma no mercado interno brasileiro é vasta, cobrindo diâmetros nominais desde as capilares bitolas de 1/8″ até os expressivos coletores de 24″.3

É imperativo contrastar a NBR 5590 com a sua norma irmã menor, a ABNT NBR 5580. Historicamente baseada na diretriz alemã DIN 2440, a NBR 5580 abrange tubos com costura especificamente voltados para aplicações de exigência técnica inferior.3 A grande e perigosa diferença reside no fato de que a NBR 5580 ignora o sofisticado sistema numérico de Schedule da ASME, utilizando em seu lugar uma classificação qualitativa de espessura de parede dividida meramente em classes: Leve, Média e Pesada.3 Além de possuir uma gama de diâmetros restrita tipicamente até 6 polegadas e prever exclusivamente tubos soldados, as espessuras de parede da NBR 5580 são substancialmente inferiores às classes de Schedule equivalentes.3 Consequentemente, enquanto a NBR 5590 é direcionada a sistemas de alta pressão, vapor superaquecido, matrizes petroquímicas e energia, a NBR 5580 restringe-se ao abastecimento de água predial, pequenas redes de ar comprimido, gás de baixa pressão e laços secundários de incêndio.2

A relação sistêmica entre esses códigos dita a precisão da engenharia de compras e projetos. A norma NBR 5590 define a essência química e o ensaio hidrostático do material de condução; o Schedule determina a resistência circunferencial através do índice de espessura; a ASTM consolida a aceitação global da liga sob critérios termomecânicos rigorosos, e a ASME confere a geometria padronizada internacionalmente, permitindo o encaixe isométrico com válvulas de qualquer fabricante. Solicitar um material sem integrar essa correlação — como pedir apenas um “Tubo Schedule” sem especificar a norma do material NBR 5590 ou a norma da dimensão ASME — representa uma falha técnica crítica na especificação do projeto industrial.

3. Nomenclatura e Interpretação das Designações

A correta interpretação da nomenclatura técnica e o entendimento pormenorizado das designações são os pilares da comunicação entre projetistas de isometria, engenheiros mecânicos e compradores de suprimentos. Qualquer ambiguidade na requisição de tubulações pode resultar em catástrofes operacionais, perdas de carga catastróficas, vazamentos ou incompatibilidades na montagem de flanges e conexões em campo.

Para desvendar a linguagem dos dutos, deve-se inicialmente dominar a designação fundamental de dimensão: o NPS (Nominal Pipe Size) e o seu equivalente no Sistema Internacional, o DN (Diâmetro Nominal). O NPS é uma designação dimensional norte-americana, expressa em polegadas, utilizada para padronizar tubos industriais. No entanto, o termo “Nominal” carrega um grande paradoxo geométrico. Para tubos que variam de NPS 1/8″ até NPS 12″, a dimensão indicada não representa o diâmetro externo, nem o diâmetro interno exato.3 Na verdade, o Diâmetro Externo Real (OD) desses tubos é significativamente maior do que o tamanho nominal sugerido.3 Por exemplo, um tubo designado como NPS 4″ não tem um diâmetro de 4 polegadas métricas (101,6 mm); o seu diâmetro externo físico é rigorosamente fabricado em 114,30 mm.5 A explicação para esta anomalia dimensional é histórica: originalmente, no século XIX, o NPS pretendia espelhar o diâmetro interno para padronizar a vazão hídrica, mas as matrizes de usinagem e o advento das roscas normalizadas (como a NPT – National Pipe Thread) forçaram a indústria siderúrgica a fixar o diâmetro externo de uma vez por todas para que os filetes de rosca de todos os fabricantes se encaixassem universalmente. A partir do tubo de NPS 14″ e diâmetros superiores, a anomalia cessa, e o NPS passa a corresponder exatamente ao diâmetro externo real (por exemplo, um tubo NPS 14″ possui precisamente 14 polegadas ou 355,6 mm de OD).

Quando transpomos esse conceito para a nomenclatura Schedule, a equação geométrica da tubulação fecha-se de forma coesa entre três grandezas intrínsecas:

• OD (Outside Diameter – Diâmetro Externo): Permanece invariável e inalterado para um determinado NPS ou DN, independentemente da classe de pressão ou da resistência exigida. É a âncora dimensional que garante o encaixe perfeito com conexões forjadas, flanges Slip-On ou suportações tipo abraçadeira ômega.3
• WT (Wall Thickness – Espessura de Parede): É a variável dinâmica determinada exclusivamente pelo número do Schedule, crescendo progressivamente de forma a reforçar estruturalmente o cilindro contra pressões internas e momentos fletores.
• ID (Inside Diameter – Diâmetro Interno): Corresponde à área livre ou seção transversal dedicada à passagem do fluxo de fluidos. Como o diâmetro externo é travado pela norma e a espessura da parede aumenta conforme o Schedule sobe, a parede só tem um caminho físico de crescimento: cresce para dentro. Logo, quanto maior o Schedule, menor o Diâmetro Interno. O diâmetro interno teórico é regido pela simples equação linear: .3

A interpretação do “Material” não é menos rigorosa. A especificação do grau do aço define a constituição microestrutural, o arranjo de átomos de carbono e manganês na ferrita e perlita, determinando a capacidade de suporte de carga estática antes da deformação plástica permanente (limite de escoamento).

Vamos decodificar tecnicamente uma especificação internacional completa:

Exemplo: Tubo NPS 4″ – Schedule 40 – ASTM A106 Gr B

1. NPS 4″: Comunica ao engenheiro dimensional e ao torneiro que o Diâmetro Externo (OD) do tubo será constante e igual a 114,30 milímetros 5, garantindo acoplamento em qualquer flange ANSI classe 150 lbs de 4 polegadas.
2. Schedule 40: Informa ao engenheiro de flexibilidade e tensões que a espessura nominal da parede (WT) será de 6,02 mm.5 Consequentemente, o diâmetro interno (ID) livre para a vazão do fluxo será de 102,26 mm.
3. ASTM A106: Define os critérios de aceitação e de teste metalúrgico. Avisa ao projetista de processos que este material foi forjado sem costura e com aço acalmado, suportando os rigorosos testes térmicos para atuar em temperaturas contínuas de até 399°C, tipicamente em redes de expansão de vapor.13
4. Gr B (Grau B): Garante ao engenheiro estrutural que a liga de aço possui limite de escoamento mínimo de 240 MPa e tolerará a tensão teórica requisitada sem ceder elasticamente, devido aos níveis tolerados de carbono e manganês.

Analisemos agora uma especificação sob as diretrizes do padrão brasileiro:

Exemplo: Tubo NBR 5590 – DN 100 – SCH 40

1. NBR 5590: Estipula que o produto deve ser fabricado sob a égide da ABNT, com a aprovação explícita em ensaios hidrostáticos ou inspeção ultrassônica das juntas ERW, atestando estanqueidade total e compatibilidade plena para fluidos de utilidades mecânicas sob pressão no Brasil.2
2. DN 100: É a tradução no sistema métrico europeu/brasileiro do NPS 4″. A dimensão OD de 114,30 mm é idêntica 5, e os cálculos isométricos e plantas de tubulação (Piping and Instrumentation Diagram – P&ID) adotarão exatamente as mesmas premissas de traçado.
3. SCH 40: Ratifica a adoção da parede de espessura padrão (6,02 mm) oriunda das matrizes dimensionais da ASME.5

4. Tabelas Técnicas – Dimensões e Propriedades

Para viabilizar as etapas de planejamento, cálculo de perdas de carga operacionais por atrito hidrodinâmico, bem como as fases críticas de orçamento de engenharia, movimentação de carga com guindastes e especificação dos suportes de ancoragem na construção civil, o domínio das dimensões e pesos nominais é mandatório.

As tabelas técnicas baseiam-se numa conjunção da normalização dimensional (ASME B36.10M) incorporada às rotinas da norma nacional para dutos de aço carbono NBR 5590.3 A massa linear teórica apresentada na engenharia siderúrgica (em quilogramas por metro linear) é um valor matemático obtido da subtração do volume do cilindro interno do volume do cilindro externo, ponderado pela densidade média consolidada do aço ao carbono, convencionada na indústria mecânica como . A fórmula industrial prática que traduz essa geometria em quilogramas é largamente aceita como:

Onde o Diâmetro Externo (OD) e a Espessura de Parede (WT) devem estar impreterivelmente grafados em milímetros.

Abaixo apresenta-se o quadro consolidado padrão industrial, detalhando as dimensões absolutas e a densidade linear para os diâmetros e classes nominais mais representativos — Schedule 40 (padrão) e Schedule 80 (pesado).

(Dados consolidados através de literatura técnica de tubulação siderúrgica e especificações NBR 5590).3

A análise aprofundada desta tabela revela implicações cruciais para o projeto estrutural industrial. A evolução da espessura (WT) de um Schedule 40 para um Schedule 80 dentro do mesmo NPS não representa um crescimento linear, tampouco suas consequências de peso o são. Observando o tubo de DN 100 (4 polegadas), a alteração do SCH 40 para o SCH 80 mantém intacto o limite do Diâmetro Externo de 114,30 mm.5 Contudo, a parede espessa-se consideravelmente, saltando de 6,02 mm para 8,56 mm, o que restringe a passagem do fluido ao confinar o Diâmetro Interno a 97,18 mm.5 Esta contração geométrica causa duas reações colaterais graves: primeiro, aumenta a perda de carga distribuída hidrodinâmica no interior da linha; segundo, eleva a sobrecarga pontual da estrutura, pois a massa salta acentuadamente de 16,06 kg/m para 22,29 kg/m.16 Esse acréscimo exponencial (quase 38% a mais de peso estático em uma tubulação vazia) demanda vigas de sustentação (pipe racks) significativamente mais reforçadas, berços deslizantes hiper-dimensionados e cálculos severos para absorver o aumento colossal de peso e dos momentos fletores oriundos da inércia mecânica em vãos livres longos.

5. Propriedades Mecânicas e Estruturais

O sucesso das intervenções industriais baseadas no Tubo NBR 5590 repousa sobre a integridade intrínseca da sua microestrutura cristalina. A funcionalidade primária deste tubo é resistir aos campos de tensão multiaxiais provocados pelos fluidos de condução, e para tal, as propriedades do aço carbono, frequentemente modificado com elementos microligantes como o manganês, são estritamente reguladas.

A norma técnica brasileira estipula o uso de aços cujas propriedades químicas e comportamentos elásticos obedecem a uma dicotomia essencial baseada no teor de carbono e manganês.8 O material de Grau A, formulado com um percentual limite de carbono em 0,25% e manganês de 0,95%, apresenta uma composição hipoeutetoide que favorece a formação volumétrica da fase ferrítica no diagrama ferro-carbono.8 O resultado é uma liga marcada pela excepcional capacidade de deformação dúctil antes da ruptura, o que lhe confere um excelente alongamento, tornando o Grau A o material eletivo quando o processo de fabricação do spool exige severas conformações a frio, tais como flangeamento repuxado e dobramentos de raio curto em curvas serpentinas.2

Em contraste, o material de Grau B eleva discretamente os limites estipulados de carbono para um máximo de 0,30%, impulsionando o manganês até 1,20%.8 A inserção de maiores teores destes elementos endurecedores eleva sensivelmente a presença microestrutural de colônias de perlita e a temperabilidade da matriz da liga.8 Esta modificação eleva de maneira notável a sua tensão limite de escoamento e limite de resistência à tração em relação ao Grau A, tornando-o capaz de tolerar estresses substancialmente mais agressivos.2 Devido à robustez promovida pelo seu arranjo atômico endurecido, o tubo NBR 5590 Grau B consolidou-se indiscutivelmente como o componente base inquestionável em dutos de altíssima exigência dos setores de óleo, gás natural liquefeito e petroquímica, ainda que sua conformação radical a frio seja mais difícil sem que ocorra encruamento prematuro ou indução térmica prévia.2

O comportamento mecânico de uma tubulação Schedule é regido pelas forças que desafiam essa estrutura química. As métricas limites balizadoras para os tubos siderúrgicos baseiam-se nos seguintes parâmetros fundamentais do comportamento do metal. O Limite de Escoamento (Yield Strength) caracteriza a magnitude máxima de estresse tensional no qual a resposta da estrutura de aço permanece no regime elástico. Enquanto a tensão induzida pelo fluido operar abaixo desta fronteira (que para o Grau B está tipicamente acima dos 240 MPa), o tubo sofrerá ligeira dilatação sob estresse, mas retornará à sua topologia original microscópica quando despressurizado. A Resistência à Tração (Tensile Strength) sinaliza o cume da tensão aceitável em regime de deformação plástica que, uma vez ultrapassado, resulta na formação indesejada da estricção — ou estrangulamento localizado do pescoço (necking) do aço —, redundando na fratura fatal catastrófica de ruptura dúctil. O Alongamento (Elongation) expressa a porcentagem em que a parede do material deforma permanentemente sob tração ininterrupta sem falhar cisalhadamente; este valor é crítico no amortecimento seguro contra pancadas de sobrepressão repentina ou pulsos dinâmicos transientes na linha. Finalmente, a Dureza avalia não só a robustez imposta a cargas indentadoras de superfície, mas denota indiretamente a capacidade interna do duto em repelir a remoção erosiva microscópica de partículas da parede quando fluxos velozes carreando poeiras minerais ou materiais fluidos altamente abrasivos atritam o sistema ininterruptamente.

O dimensionamento contra os esforços aplicados deve levar em consideração se as tensões incidirão no interior do tubo (Pressão Interna) ou no seu exterior. O caso dominante da contenção hidrodinâmica causa o surgimento de uma força tangencial ou circunferencial, também definida na literatura internacional como Hoop Stress, devido à propagação radial do fluido que procura expandir a circunferência oca e alongar o raio. É para conter e absorver de modo elástico esse esforço dilatante constante em serviço que a espessura da parede (WT) é vitalmente estipulada e inspecionada.

Num cenário antagônico, porém perigosamente ignorado em falhas de isometria e comissionamento, ocorre a incidência oposta pela exposição aguda a cargas de Pressão Externa. Linhas propensas a drenagem inadvertida que resultem num vácuo acentuado, operações sub-oceânicas e sapatas de poços submersos forçam as paredes cilíndricas a encolher rumo ao centro do eixo geométrico de forma compressiva. Diferentemente da fratura longitudinal da expansão de gás, o colapso pela compressão externa ocorre através de um fenômeno maciço de instabilidade elástica local denominado de Flambagem Circunferencial (Buckling). Sob esse panorama adverso não linear, a parede do duto de condução pode vir a achatar-se de repente, enrugando irreversivelmente a chapa antes de atingir teoricamente o limite de compressão de escoamento do material. É neste contexto específico do vácuo ou imersão hiperbárica submarina que tubos providos com schedules pesados (Schedule 80 a Schedule 160) justificam plenamente sua seleção técnica de alta massa geométrica: a parede maciça proporciona um Momento de Inércia Seccional elevado que amplia de forma notável a resistência à flambagem e o ponto crítico de colapso, prevenindo dobras abruptas.6

Para quantificar a margem de segurança e atrelar todos estes fenômenos teóricos termodinâmicos ao mundo operacional analítico da NBR 5590 e dos Códigos ASME, os engenheiros aplicam rigorosamente uma solução matemática que descreve a mecânica de sólidos do corpo do cilindro: a Fórmula de Barlow.17 Embasada na tese estrutural analítica dos recipientes de parede fina, a equação expõe de forma linear, inequívoca e matematicamente estrita o limite de escoamento suportado perante a tensão multiaxial, aliada aos parâmetros de diâmetro e espessura.17 A Fórmula de Barlow é definida como:

Neste sistema métrico imperativo de cálculo de estresse:

• consagra o nível de Pressão de projeto estática máxima tolerável pelo modelo tubular fechado (calculada frequentemente em unidades psicrométricas de megapascals – MPa, ou imperial psig).17
• representa a crucial Tensão Admissível estrutural (Allowable Stress) para aquela específica variação do material. Este componente é dinâmico e intrincado, pois ampara-se sob pesados Coeficientes ou Fatores de Segurança. Exemplificativamente, no contexto mandatório do ensaio hidrostático construtivo da NBR 5590, precisa ser matematicamente calibrado para limitar-se estritamente a () do limite de escoamento trativo mínimo garantido pela norma siderúrgica.4 Em campo dinâmico (ASME B31.3), ele deve também derruir percentuais de fator segurança operacionais, diminuindo radicalmente à medida que a caldeira sobe em temperaturas contínuas, devido ao decaimento dos parâmetros elásticos.13
• denota a Espessura de Parede (Wall Thickness – WT), grafada em milímetros, e que atua como variável resistente linear. Como boa prática conservadora industrial, os projetistas não devem meramente adotar a dimensão ideal imposta no guia, devendo considerar na subtração da dimensão o abatimento drástico de perda devida a intolerância limiar da norma de da espessura bruta forjada em usina 8, subtraída também da provisão futura vitalícia corroída pelo fluido (Corrosion Allowance margin).
• refere-se ao Diâmetro Externo Nominal irredutível do modelo (OD) do corpo metálico.

O corolário dedutivo incontestável evidenciado pela Fórmula de Barlow na operação dos Tubos NBR 5590 e sistemas globais determina que a capacidade suportada de pressão confinada é totalmente inversamente proporcional ao diâmetro tangencial físico do tubo. Por conseguinte, dentro do emprego do exato e mesmo Schedule 40 para pressurizar o idêntico sistema fluido a 50 bar, dutos de diâmetros substancialmente crescentes demandarão aumentos gradativos compensatórios colossais das espessuras das lamelas e chapas na conformação da soldagem tubular. É esse princípio puramente de contenção elástica radial da engenharia metalúrgica que alicerça o redimensionamento contínuo das espessuras expostas e calculadas em tabela dimensional para diâmetros nominais vastos no projeto mundial industrial.16 A aprovação plena ocorre ao ser submetido à bancada hidráulica base NBR onde as margens resistem inertes sem quebra contínua em hold time avaliativo mínimo de 5 segundos.4

Nas aplicações do campo real, o comportamento estrutural do Tubo NBR 5590 demonstra adaptações excepcionais para regimes físicos perigosos. Em Sistemas Pressurizados (genéricos hidráulicos ou fluidos compressíveis mistos), a presença marcante de altos teores ferríticos na infraestrutura dúctil absorve com imensa flexibilidade pancadas de partida de compressores alternativos e bombas axiais através do trabalho do regime elástico transiente estipulado. Em Linhas de Vapor (Steam Lines) severas, a estrutura interatômica do material tem de acomodar perenemente a insustentabilidade das dilatações longitudinais brutais impostas por injeções altíssimas de gradientes da entalpia da massa de vapor de alta energia.2 Nestes laços, variações superaquecidas como nas resinas A106 suportam e combatem a plastificação precoce originada pelo arrasto calorífico suportando perfeitamente o amolecimento e amortecendo forças mecânicas direcionadas de arrasto.2

Em complexas malhas e Linhas de Gás, fluidos agressivos e voláteis, onde o subproduto falho representa dano fatal irreparável, a uniformidade e soldabilidade das chapas da NBR 5590 submetidas a inspeções eletromagnéticas e hidrostáticas minimizam ou desabilitam o fator potencial propulsor da deflagração por vazamento. Por excelência a qualidade da zona termicamente afetada assegura comportamentos em que dutos do tipo E (ERW com correntes parasitas certificadas), resistam e assumam performance mecânica igualáveis aos padrões herméticos forjados rotativos do segmento do Tipo S.4 Nos circuitos perenes como resfriadores, Linhas de água industrial (Chillers e utilidades térmicas de processamentos sucroalcooleiros) as forças contínuas geram sobressaltos e picos de fadigas no encerramento elétrico abrupto dos estranguladores do Golpe de Aríete. Nessas áreas operativas ruidosas e oscilantes a tubulação absorve através da enorme rigidez dos pesados Schedules e revestimentos protetores os impactos diretos da carga inercial hídrica que rebentaria resinas termoplásticas civis no imediato primeiro choque mecânico do fluxo.2

6. Aplicações Industriais do Tubo Schedule 5590

O alcance estrutural e termomecânico dos dutos conformes à especificação NBR 5590 não se limita à geometria teórica; ele reverbera de maneira abrangente e vital na fundação operativa e produtiva do complexo industrial contemporâneo civil e marítimo. A versatilidade material atesta a robustez de suas características em campos de contenção ou suporte de alta tensão, com um desempenho funcional notório em sistemas críticos industriais, infraestrutura urbana de mega-obras, e até como espinha dorsal da base metálica arquitetônica.

No panorama dos Processamentos e Sistemas Industriais, os tubos reinam de maneira unânime, servindo à interligação do fluxo de fluidos mecânicos vitais sob pressão severa e demandas técnicas contínuas:

• Linhas de Vapor: Fundamental em caldeirarias de usinas siderúrgicas, usinas sucroalcooleiras no reaproveitamento de biomassa (cogeração em turbinas), em indústrias produtoras de matriz de celulose de alta densidade, e laços de aquecimento petroquímico ou de cozimento do ramo alimentício global. O metal demonstra imensa aptidão mecânica para enfrentar gradientes de pressão sub-resfriados que oscilam agressivamente na interrupção contínua transmutando rapidamente aos altíssimos e insustentáveis potenciais entálpicos da rede ininterrupta das Linhas Quentes.2
• Linhas de Água Industrial: Redes fundamentais em plantas pesadas. Atuam intensivamente captando fluxo fluvio-marítimo, transportando volumes estratosféricos nas unidades de Água Gelada de compressão dos gigantescos trocadores resfriadores tipo chillers, tubulações complexas base nas refinarias petrolíferas em que potentes bombas periféricas de múltiplos estágios efetuam a lavagem interna sob impacto constante de alta turbulência contra as paredes radiais, onde tubos convencionais PVC soçobrariam devido à quebra de fadiga ou estresse mecânico de vibração prolongada.2
• Sistemas de Gás e Termofluidos: Concebidos e certificados sob ensaios destrutivos para operar distribuição do GLP / GNV ou redes puras de utilidades ativas como nitrogênio de selagem compressiva pressurizada sob altíssimos laços radiais limitadores mecânicos que coexistem operativamente de forma livre do vazamento dentro de um ambiente rigorosamente industrializado com estrita fiscalização e mitigação integral ao terror inerente a fragilidades elásticas ou trincas catastróficas dos conduítes convencionais de chapa de espessura de milimetragem falha ou inadequada.2
• Tubulações Petroquímicas: As designações sem costura contínuas e até matrizes de graus espessos compõem a imensidão intrincada e geométrica contínua na qual misturas pesadas brutas do refino fluem em processo sob estresses térmicos extremos. A resistência superior destas paredes assegura suportabilidade máxima contra a expansibilidade constante das matrizes inflamáveis pesadas do asfalto ao betume, tolerando as reações exotérmicas químicas voláteis das plantas de quebra catalíticas complexas do upstream.12
• Indústria Naval: Matéria-prima contínua imperativa nos estaleiros. De pequenas chatas a robustas plataformas do pré-sal FPSO de exploração de águas remotas. O sistema base atrela-se universalmente por ser aceito como Schedule ao interligar e padronizar toda a parte motriz e de lastro que operará confinado nos porões navais mundiais com flanges unificadas isométricas universais globais que se intercambiam rapidamente aos acessórios asiáticos de forma fluida nas docas dos cais fluviais e marinhos no mundo integral.

Embora sua alma técnica desponte para fluidos ativos, os altos valores nominais contínuos elásticos do metal empurram os Schedule sistematicamente para o campo passivo do preenchimento base fixo nas Aplicações Estruturais e de usinagem 2:

• Colunas e Estruturas Metálicas Constritivas: A forma circular oca (CHS – Circular Hollow Section) forjada e ditada pelo perfil base possui inerente momento dinâmico da inércia mecânica idêntico e padronizado nas distribuições cartesianas ao redor das seções axiais e transaxiais. Esse balanço simétrico transfere-lhe tolerâncias imbatíveis no campo torsório e contínua tolerabilidade a esforços que enrugariam estruturas moldadas em formato agudo “I” e “H” aplicadas de topo e lateralmente aos ventos cruzados de cisalhamento omnidirecionais nas estruturas colossais, tetos arquitetônicos e escoramento das arenas estádios de classe global.2
• Estacas Tubulares Perfurantes Fundacionais: Os robustos calibres das matrizes do SCH 40 e pesadas margens espessas SCH 80 fornecem espessura perfeitamente moldável à resiliência maciça que recebe estressores compressivos vibracionais severos das pontes dos bate-estacas operando de maneira ininterrupta nas encostas marítimas e solos instáveis até encontrarem a litosfera firme e servindo como fundação contínua protetora rígida na fundação submarina estática e submersa operada.1
• Usinagens Ativas em Eixos e Perfis Maciços: Pela robustez densa da forja da sua carcaça o material desponta brilhante como perfil tubular denso básico apto de forma contínua as rebarbadoras e centros modulares das retíficas e tornos da pesada siderurgia que criam e desgastam ativamente buchas cilíndricas maciças giratórias do motor elétrico, grandes camisas, rotores ocos protetivos de mancais em moagem extrativista primária rotativa fabril ou calços metálicos pesados da esteira motriz industrializada da manutenção pesada.2

Avançando os parâmetros para sistemas base primordiais de Infraestrutura metropolitana abrangente de megacidades 2:

• Sistemas de Proteção e Linhas de Prevenção a Incêndio de Complexo Perigo: Não o pequeno prédio ou shopping comercial suprido pelas margens NBR 5580 finas, mas o gigante tanque e esferas de líquidos hiper combustíveis ou galpões fabris gigantes de estocagem tóxica do setor celulósico de resinas. A condução precisa ocorrer pelas vazões colossais dos abafadores perimetrais potentes propulsores ou laços verticais espessos na coluna das escadas pressurizadas onde os hidrantes base são abertos no ímpeto abrupto contínuo sem fraturar o ligamento soldável frágil ou arrancar filetes de acoplamento roscado na imensa propulsão cinética de emergência contínua que os engates NBR exigem em pressões estratosféricas para resfriamento hídrico contínuo à prova do risco de inundações ineficientes da mangueira hidrodinâmica.18

O balanço que sedimenta e consolida mundialmente o portfólio dos tubos Schedule amarra as vantagens inegáveis contidas e provadas pelo material perante projetistas: O tubo combina a inabalável Alta Resistência Mecânica elástica na malha microcristalina dúctil que amortece impactos, com enorme capacidade geométrica elástica da Resistência à Pressão circunferencial ditada perfeitamente no avanço de diâmetro externo. É beneficiário irredutível do sucesso atestado pela sua perfeitamente regrada Padronização Internacional que destrói perdas e barreiras linguísticas no projeto logístico, amarrando engenharia em isometria única em plantas intercontinentais do Ocidente a Ásia unindo partes idênticas sem adaptação forçada que afaste e desgaste fluxos.12 Garante inerente Facilidade extrema da fase executória de Montagem devido a alta e espessa parede bruta das bitolas superiores Schedule que abraçam incisivamente de modo ágil conexões em processos e usinagens cônicas perfeitamente lisas ou acoplamentos abraçantes maciços sulcados (sistema tipo grooved) impedindo estricções desordenadas e afinamentos indesejados fatais dos filetes usinados perante o fluxo volátil contido internamente.1

7. Comparação Técnica – Tubo Schedule vs Tubo Estrutural

No campo prático, um erro primário repetido nas planilhas e estaleiros é a mistura visual perigosa dos perfis tubulares conformados e normatizados com fins elásticos unicamente focais sob amparo contínuo das normas baseadas nos parâmetros de mecânica predial ditados da ASTM A500 e o condutor ativo pressurizado das massas líquidas estipulado nas rígidas diretrizes fluidas ativas das margens NBR 5590. Semelhança visível extrema e confusa das bitolas enganam engenheiros não diligentes da base metalúrgica causando colapsos físicos irrecuperáveis a montagem operatória se ignorarem critérios profundos inegociáveis.

A essência da decisão baseia-se na Regra Inegociável da Restrição Operacional Metalúrgica de Risco. Um tubo tubular classificado, fabricado de forma contínua cilíndrico Schedule NBR 5590 amparado sob ensaios NDT hidrostáticos ultrassônicos da chapa pode sem danos colapsais ser perfeitamente implementado superdimensionado substituindo em margem operatória a base do pilar compressivo do ASTM A500 num pórtico civil estrutural sem gerar risco às caladas das pernas e pontes estruturais ou de flexões torcionais de sustentações mecânicas sem causar risco ativo construtivo ou colapso nas sapatas, assumindo integralmente papel elástico e contínuo suporte vertical ativo da estrutura dos ventos ou empuxos de inércia contínua passiva de carga nas construções prediais base da obra com custo base dispendioso residual à excelência construtiva de segurança estruturadora contínua e sem abalo.2

Entretanto e em radicalismo normativo incontestável da física fluídica contínua operatória perigosa ativa base das normas, o material em metal estruturador retangular flexibilizado elástico flexível frio inativo sem garantia hídrica de estanqueidade base focado em margens limitadoras mecânicas baseadas focadas base elásticas operatórias ASTM A500 jamais ou em hipótese nenhuma aceitável tolerada, não tolerável admissível sob perdas irreparáveis base e punições de dolo técnico engenharia catastrófica, pode e atrever ou submeter assumir função contínua ativa nos vasos fluidos na substituição direta dos contornos térmicos NBR no conduíte ativo focado radial de caldeira base. Uma implementação negligente cega da matriz elástica A500 nas margens termodinâmicas expansivas das vaporizações voláteis e tubulações perigosas em gases explosivos da rede induz um rompimento longitudinal microscópico nos fluxos das pressões induzidas na expansibilidade radial concentrando limites concentradores das tensões das quinas não aliviadas ou costuras das matrizes forjadas soldas inativas trincando sem alertas os vasos expansivos e implodindo os anéis tubulares ou esmigalhando costuras inativas do forjamento sem testes e vazando fluídos inflamáveis destruindo o parque de forma destrutível e catastrófica não linear as tolerâncias operárias contínuas e bases ativas toleráveis contínuas ativas.

8. Observações Práticas de Fabricação, Montagem e Manutenção

Para que o intrincado emaranhado cristalino de carbono, as planilhas estáticas das tensões das laudas isométricas de software dos projetistas de flexibilidade da ASME e o brilho siderúrgico idealizado pelas aprovações espessas radiais operativas das folhas base se convertam operacionalmente nas montagens e utilidades pesadas interconectadas sem distorcer ativamente falhas, os comissionadores, fabricantes construtores (Fabricators) de trechos spools modulares das tubulações e soldadores do canteiro industrial das docas ou platôs industriais deverão aderir fielmente às dinâmicas, técnicas base focadas de amarração de fixação em suporte ativo flexível e processos focais estáticos operacionais contínuos do metal tubular espesso e maciço.

Os robustos anéis maciços das espessuras das lamelas de metais que operam o padrão elevado pesado Schedule suportam interconexões perfeitamente amparáveis pela ampla união molecular, adesivas colantes passivas de vedações flexíveis base ranhuradas operativas focadas na montagem unificada mecânica unida construtiva flexível atritadora interatômica ativa de selagem total passiva baseada soldada mecânica construtiva. O principal alicerce operatório indestrutível contínuo focado na construção contínua permanente unificadora mundial é operado ativamente em soldagem de continuidade integral fundida metal base Topo a Topo (Butt-Weld). Neste método, as espessas pontas da liga metálica de carbono ganham aprimoramento chanfrado operatório mecânico (Beveled ends biselado ) e operam passe flexível de preenchimento TIG da raiz das matrizes metálicas TIG limpas não destrutível isenta isento do pó de fluxo para que preencha integral perfeitamente selante penetrando em capilaridade da raiz da solda ativa operatória unificada de resistência e fluidez limitadora. Passes seguintes ativos do aquecimento térmico operado nos eletrodos contínuos revestidos dos fornos base ativos operam contínuos base maciça contínuos FCAW SMAW de fechamento selador das cavidades das trincas na massa mecânica da soldagem atrelada da NBR de modo uniforme selante espesso flexível da parede fundida base da poça. Em diâmetros focados restritos estreitos operacionais margens base do tubo até duas operatórias de bitola contínua limitadas passivas a restrições quentes inflamáveis das chamas da solda onde o calor inativaria inflamabilidade, as margens metálicas adotam a técnica tracionadora mecânica usinada profunda rosqueamento ativo conificado padrão de pontas seladas cônicas passivas NPT. Filetes e conexões das matrizes luvas (Fittings Forjados limitadores de classes pesadas da junta forjada de 3000 lbs) amarram as fitas teflonadas, compostos e travas colantes limitadoras adesivas anaeróbicas das faces tracionadas da montagem mecânica de estanque estático interferência no estresse de torque ativo.1 Redes mais extensas onde o fluido e paradas dinâmicas base ocorrem adotam flanges ativos maciços forjados limitadores contínuos dos cravamentos com parafusos estáticos passivos focados colarinho (Weld Neck) ou montagens de engates concêntricos limitadores focados passivos montadores Grooved engates sulcados canaleta limitadora usinada ou ranhurada nas abraçadeiras mecânicas ativas flexíveis e rígidas de selos protetivos com borracha flexível passiva ranhurada focado rolos mecânicos a frio engates dinâmicos das conexões passivas protetoras.1

As tolerâncias estritas ativas construtivas montadoras demandam que as guarnições mecânicas da tubulação repousem em amarração ativa amparável: Alinhamentos errôneos dinâmicos dos fluxos estáticos induzidos base fit-up desvios tracionadores e engates forçados tracionados montados fletindo os flages distorcem elásticos tracionando a rigidez operatória altíssima fletindo o Módulo Contínuo Dinâmico rígido estruturador da linha de modo mecânico induzido somativo das tenções base estáticas e estresses de caldeira induzido nocivo operando e fletindo o material tracionado ao esforço contínuo induzindo flexão residual ativa nas faces da solda trincando a vedação base passiva das uniões estáticas tracionadas. Dilatações ativas longitudinais passivas mecânicas da expansibilidade base operatória elástica térmica. Redes e laços expostos à caloria e fluidos saturados se abrem operando longitudinal das massas estáticas longas. As tubulações devem operar flexíveis com liras ativas expansion loops operatórias compensadoras direcionando passivas sapatas elásticas longitudinais molas limitadoras axiais ativas da tensão térmica tracionadora, ancoragens (Anchors fixas operatórias) de blocos contínuos tracionadores base que absorvem ou dissipam nos eixos cartesianos as estressadas dinâmicas base operatórias limitadoras focais contínuas passivas.2

A liga reativa de ferro carbono oxidará imediatamente a exposição da atmosfera combinatória livre e íons líquidos base molhabilidade condutora cloretos hídricos base galvânicos na maresia e orvalho focado.2 A preservação da espessura bruta baseada da parede Schedule exigirá contínuas e obrigatórias e impenetráveis proteções operativas da base isolante elástica da resina epitelial galvânica colante. Para fluxos leves e condução interna limpa a peça foca ser submersa nos fundos base passivos das caldeiras da pureza fusão a banho zinco limitador no isolamento passivo de conduítes zincados revestindo contínuo ânodos de passividade NBR na malha protetora tubular base contra a alcalina básica da água e tubos passivos.3 No impiedoso panorama industrializado externo costeiro molhado as agressivas e densas contínuas umidades saturadas mapeadas salinas tropicais e portuárias salgadas industriais classe contínuas altíssimas extrema agressividade (Classe ambiental ISO corrosiva contínua altíssima ativa extrema C5 nos pólos base e litorais contínuos offshore do Norte Belém amazônicos focados salinos estáticos). Os engenheiros limitadores e montadores do tubo focarão na especificação N-13 estrita baseada diretriz operatória protetora isolante protetiva de estático epóxi revestimento e preparos das superfícies.19 O tratamento inicia-se por severa escarificação e abrasão limpeza baseada de disparo jateamento metal branco livre isento pó de oxidação com silicato. Imediatamente tintas base altíssimo sólidos resinas operatórias de pintura WEG foca proteção isoladora epóxi molhada ou espessuras limitadoras das faces molhadas ativas contínuas WEGPOXI base WET SURFACE impedindo operatória agressões químicas contínuas de ambientes atritadores e agressões contínuas isolantes e contínuas bases elásticas nas superfícies focais molhadas limitadoras e úmidas das bases condutoras.19

Em rotinas base da manutenção o material cede com atrito ao fluído exigindo previsível ensaio e laudo inspetorial. Visualmente a pintura foca no esfarelamento ou bolhas empolação base das faces da corrosão microscópica galvânica dos pites limitadores dos furos radiais concentradores dos pontos molhados nas sapatas em tubulação atritada.21 As faces soldadas focam operatórias avaliações do pulso eletromagnético bobinas contínuas correntes parasitas Eddy Current impedância de alteração estática reveladoras condutivas baseadas eletromagneticamente trincas e focos do estresse na superfície.4 Ultrassom e Phased array e UT medições eco transdutor de sondagem cristalina da chaparia em base a NBR 6002 operatória das matrizes da perda base do corrosion espessura mapeando milimétrica diminuição parede residual operando se estáticas margens estão nos estresses da fórmula e tensão permitida limite ou exigem cortes limpos substituindo tubulação exaurida limitadora residual frágil.10 Concluídas a parada limitadora técnica da interrupção fabril de refino do vaso de manutenção e soldagem focada, as interligações base NBR trancam os tampões operacionais radiais, injetam fluido pressurizante e revalidam o Teste da Pressurização de bancada tracionada limitadora Operacional Ensaio Hidrostático confirmando bases inertes e laços radiais sem suor falho no vazamento dos 5 segundos ou patamares estáticos maiores construtivos antes de restabelecer fluxos perigosos contínuos nas Linhas da planta térmica limitadora estática contínua operatória das montagens industriais globais do mundo da energia fluídica ativa.4
